*** 真空管ラジオ、修理〜製作の部屋。（４84） **
*
*** ゼニス電池管５球ポータブルラジオ ***
戻る
修理依頼
*** R7年3月22日〜 ***
@
*長野県K様の修理依頼です。
*ゼニス電池管ラジオです。
*スイッチをON、、小さなノイズしか聞えません。
A
*コンデンサーは交換されておりますが音が出ないので諦めた感じです。
*浮きアースですが検波管SG〜シャシー管にCが入れてありませんので付けました。
B
*チューニング糸が切れそうなので新しい糸と交換。
ケースに戻し完了です。
今回は音が出ない原因を探すのに
時間が掛かりました。
C

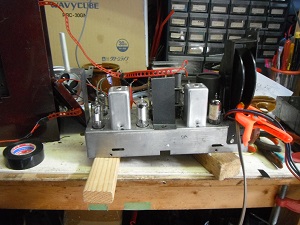

*赤い平行線がループアンテナと繋がり、VCで選局されている構造です。
*これで感度良く聞えております。
*出力管のフィラメント電圧は２，8V、検波管は１，4V50ｍＡです、それでもうるさいほどの音量です。
*国産の５スパより感度が良い。
