*** 真空管ラジオ、修理〜製作の部屋。（４９１） **
*
*** ビクターHi-Hi ***
戻
18ページ
る
修理依頼
*** R7年12月12日〜 ***
@
*静岡県のN様からのレストア依頼です。

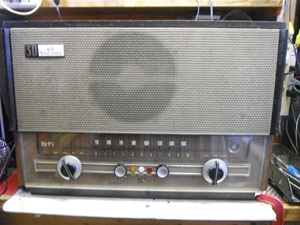

*ビクターのHi-Hi大型Mt管５球スーパーです。
A

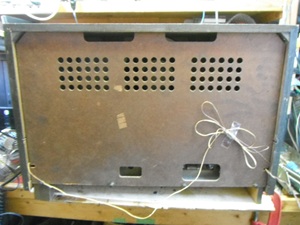

*裏蓋は状態が良いでしょう。
B

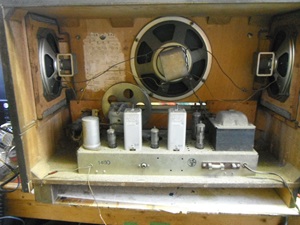

*３スピーカーでファイナル6BQ5です。
*外部入力ジャックを付けます。
*埃が凄く先ずはシャーシーを出して清掃。
C

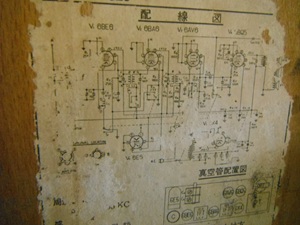

*回路図です。
D

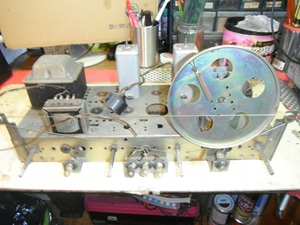

*シャーシーを出しました。
*凄い埃です。
E

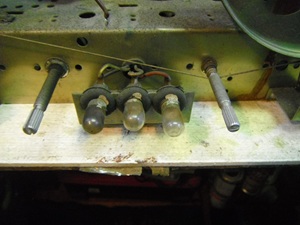

*パイロット球が中央と左右に計５個、交換致します。
F
*バリコンが外れる寸前です。
G

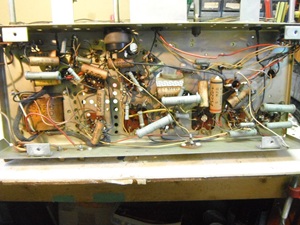

*コンデンサは全数交換致します。
*抵抗は値の変化が20％以上ある物交換致します。
H

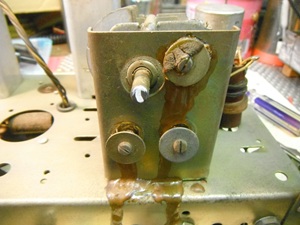

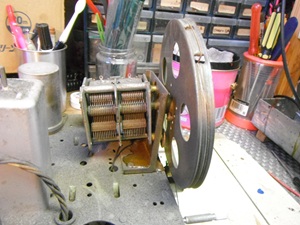

*バリコン取付けゴムが溶けております。
I

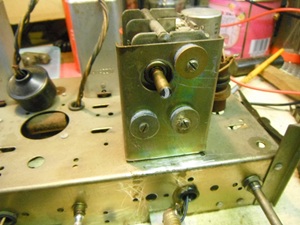

*清掃後取付けました。
J
*ボリュームがNGなので新品と交換。
*軸の長さが合わないので加工致しました。
K
*コンデンサー全て新品に交換。

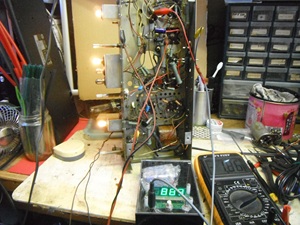

*IFと受信調整です。
L

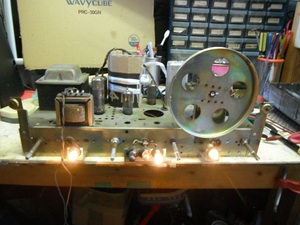

*元気に鳴っております。
*残るは外部入力切替スイッチとジャックを付けます。
M

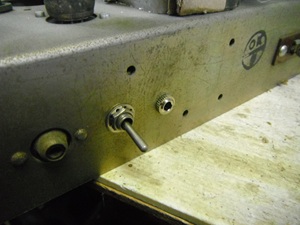

*外部入力ジャックと切替スイッチ。
*ラジオ側で外部機器の音量の可変が可能です。
N

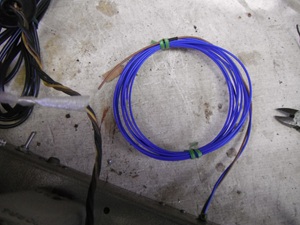

*アンテナ線を新しく。
O

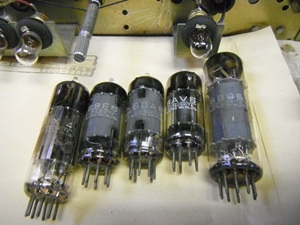

*真空管が汚れていたので綺麗に。
