*** 真空管ラジオ、修理〜製作の部屋。（４８７） **
*
***
並３ラジオ、シャープダイン
***
戻る
修理依頼
*** R７年６月２５日〜 ***
@

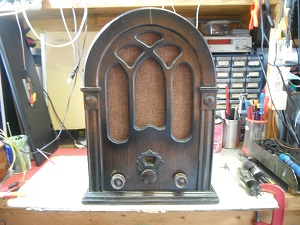

*静岡県のW様からの修理依頼です。
*昭和１０年代のラジオですので受信には長いアンテナ線が必要うです。
*並３のシャープダイン、ケースは手を入れません、綺麗な状態です。
A

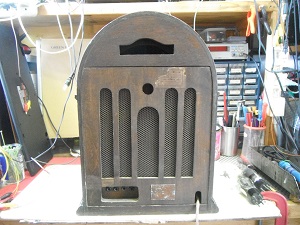

*裏蓋も綺麗です。
*マグネチックスピーカはコイルの断線ですのでコイルは交換致します。
B
*オリジナルのアンテナコイルはスパイダーコイルと思います。

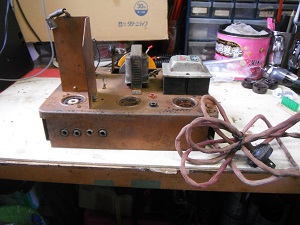

*シャーシーの錆取りはご自身でやられておりますので、塗装を致します。
C

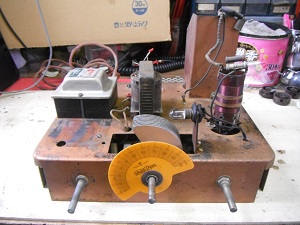

*現状の真空管構成は、57-3YP1ー80BKですが、57のソケットは交換されており他のソケットに記載されてるのは、47Bー112Bです。
*布の電源コードですがW様の依頼でビニールコードに交換致します。
D

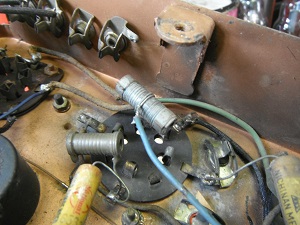

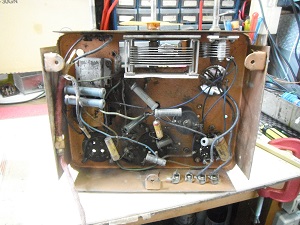

*おそらく30年以上前に一度修理されてるようです。
*コンデンサーは全数交換致します。
E

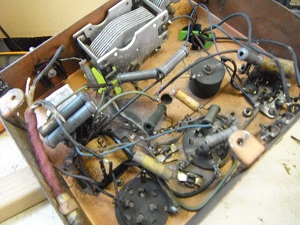

*ハムバランサーは自作の様です。
F

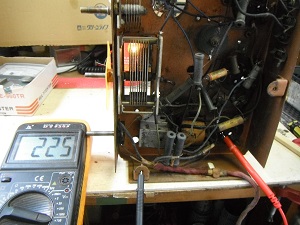

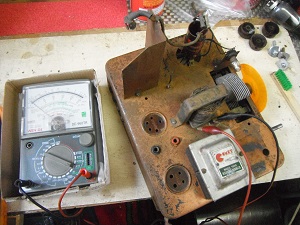

*電源を入れて２次側の電圧チェック。
*B電圧と5V、2.5Vは正常ですので電源トランスはOKです。
G
*平滑用チョークは断線。
H

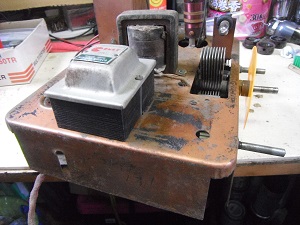

*電源トランスは交換されてるようで取付位置が変わっております。
I

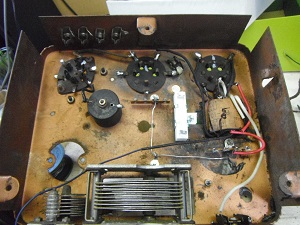

*抵抗、コンデンサー、配線、全て撤去致します。
J
*外した古い部品、配線です。
*チョークトランスは断線なので、変わりに２Kー１０Wの抵抗に変えます。
K
*RFCは使えそうです。
*電源トランス２，5Vの容量が１Aしかありません？？、57と3YP1だけで2Aほど必要なので不足です。
*前回の修理で有り合わせの電源トランスを使用致したようです。
*６，3Vの端子があるので５７を６C６に交換になるか？？。
L

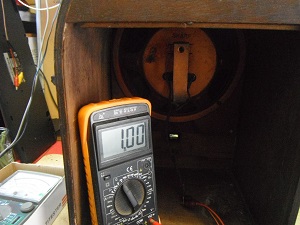

*断線と思っていたマグネチックスピーカーのコイルが使用出来そうです。
M

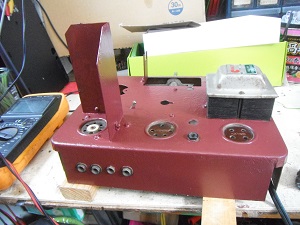

*塗装を忘れておりました。
N

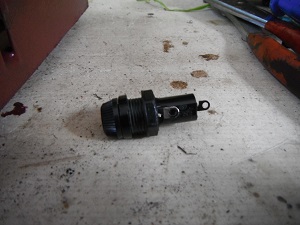

*フューズホルダーを付けます。
O
*6.3Vの電圧が1.7V程しか出ません、おそらく無理に使用されたトランスの様です。

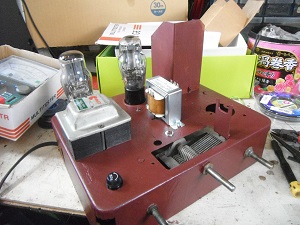

*6.3Vのヒータートランスを付けました。
*B電圧200Vは正常に整流出来てますが、長時間の使用で発熱がどれほどかまだ分かりません。
P

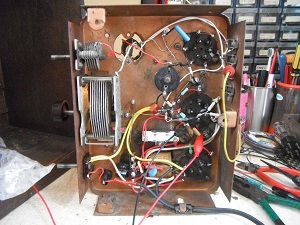

*配線がほぼ終わりまして、アンテナコイルの配線のみです。
*現在の抵抗コンデンサーは小型なりました。
Q

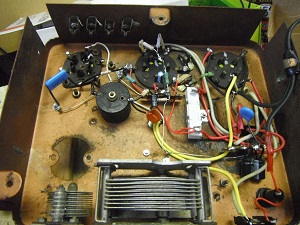

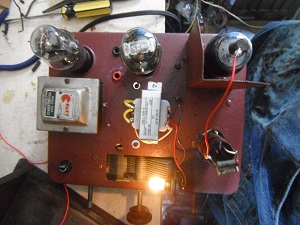

*配線が終わりました。
*並３の配線は少しなので回路図が不要です。
*各所電圧チェックＯＫです。
R

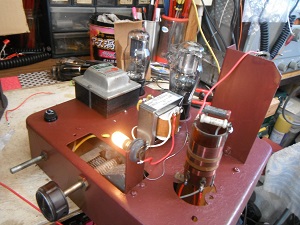

*検波管が6Ｃ６に変更の為パイロットランプも6.3Ｖです。
S
*電源トランスの発熱はＯＫです。
*使用端子は200Ｖと5V(80BKヒーター)2.5Ｖ（3ＹＰ１ヒーター）です。
21

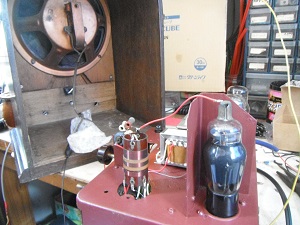

*オリジナルのマグネチックスピーカー、大きな音でなってますが、時間が経つと再生発振が止まる？。
*原因をさがします、おそらく6Ｃ６の不具合かと？？。
22
*6C6の不具合でしたので交換。

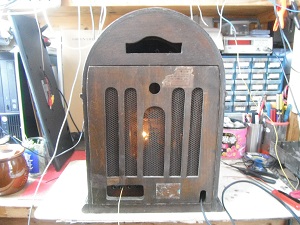

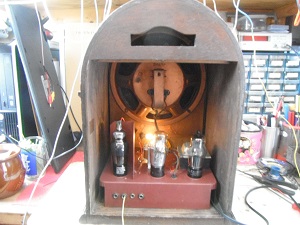

*ケースに入れてもう一度受信確認、OKです。
23
*裏蓋付けます。
24

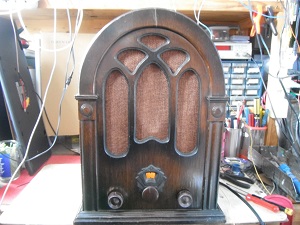

*これで修理（新規組立て）完了です。
*並３ラジオでアンプはおやめになるのが良いでしょう。
*次のナショナル５球スーパーをアンプ（外部入力）に使えます。
