*** 真空管ラジオ、修理〜製作の部屋。（４８６） **
*
*** ナナオ高一６球スーパーST管ラジオ ***
戻る
修理依頼
*** R７年５月16日〜 ***
@

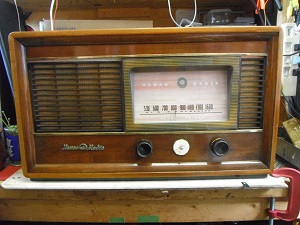

*長野県のK様からの依頼で今一との事です。
*ナナオ高一スーパーでケースは綺麗に仕上がってます。
*ツマミが写ってませんがケースの中に入っておりました。
A

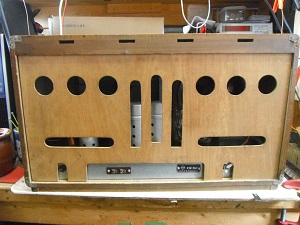

*裏板は当時のまま綺麗です。
B
*シャーシーに錆が有りません。
*スピーカーの配線を外してシャーシーを出します。
C

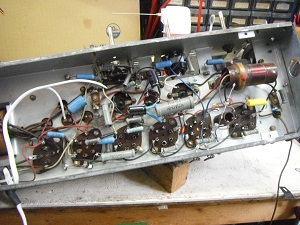

*平滑用電解コンデンサーが２個取付いてます。
*古い電解ブロックコンデンサーの端子に新しく追加されてますが、古い電解ブロックコンデンサーは外します。
*他のコンデンサーは当時の物なので新品に交換致します。
D

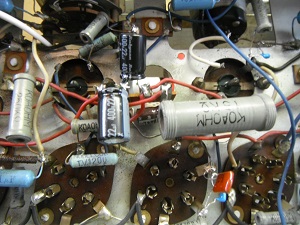

*ラグ板を付けて新しい電解コンデンサーを行けました。
E

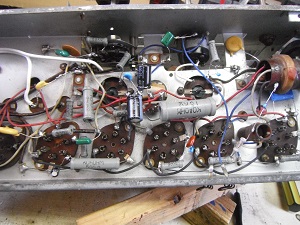

*交換が終わりました。
*抵抗値の値はOKでした。
F

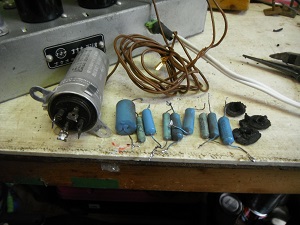

*外した当時の古いコンデンサー。
G
*IFの調整、アンテナ端子から４５５KHｚを入れます。

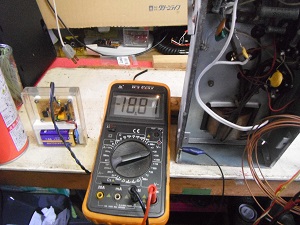

*ＡＶＣ電圧-１８，8Ｖ、、ＯＫです。
H
*同調の調整。
*高周波１段なりの高感度になりました。
I

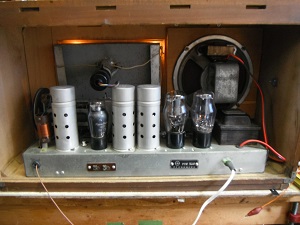

*ケースに入れます。
J

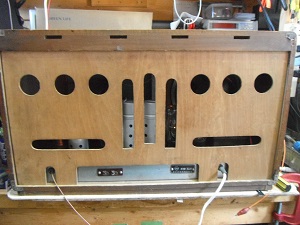

*裏蓋。
K

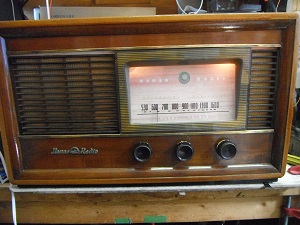

*これで長くご使用出来るでしょう。
