*** 真空管ラジオ、修理〜製作の部屋。（ｍｙ-１） **
*
***ビクターMt管２バンド５球スーパー***
戻る
*** R3年11月25日〜 ***
@

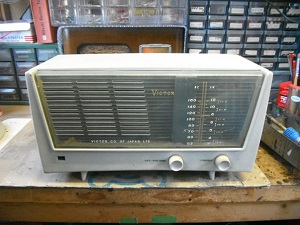

*ヤフオクで衝動買いのビクター２バンドです。
*ケースの状態が良さそうなので綺麗にしたいと思います。
A

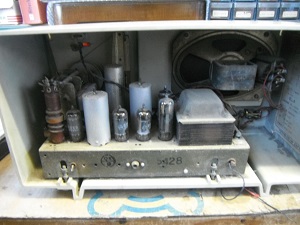

*電源トランス仕様のMt管です。
B

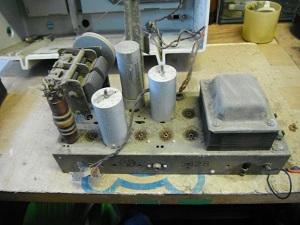

*埃が凄いですがシャーシーに錆が無く綺麗になるでしょう。
C

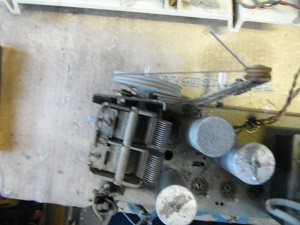

*バリコンが斜めに傾いてます。
D
*一度も修理されていません。
E

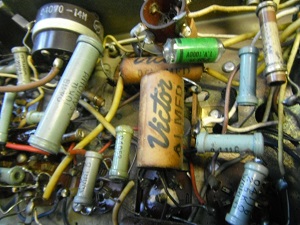

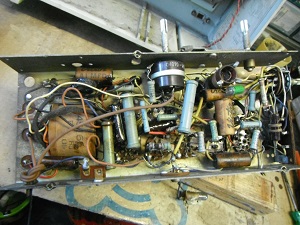

*ST管時代のコンデンサー、交換致します。
F

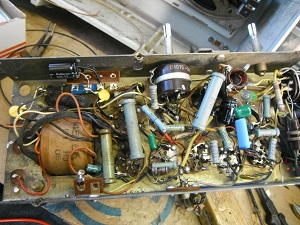

*コンデンサー交換終わりました、電解ブロックコンデンサーはダミーに残します。
G
*面倒な所が見つかりました。
H

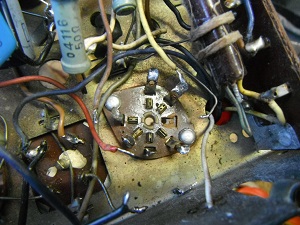

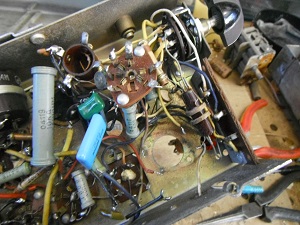

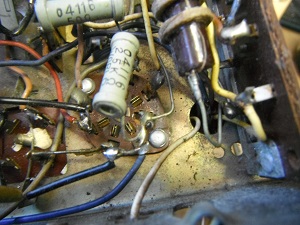

*6BE6のソケットに割れがありますので、配線を外します。
I
*ソケットを外します。
J

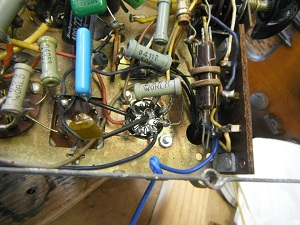

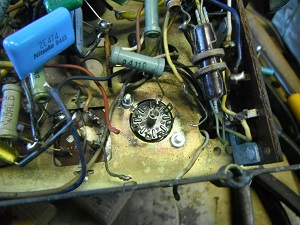

*ソケット付けました。
K
*配線を戻します。
L

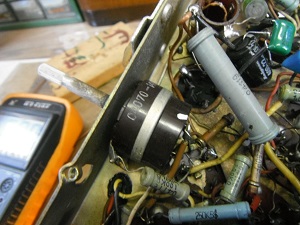

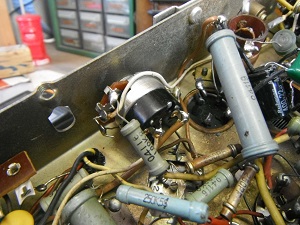

*ボリューム交換致します。
M
*新品に交換。
N

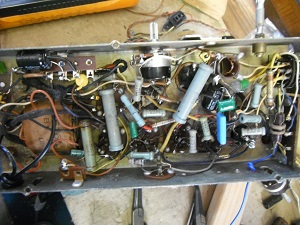

*これでコンデンサー他交換が終わりました。
O

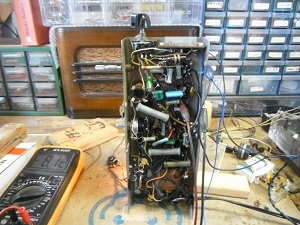

*受信調整、MW,SW共感度良く聞こえています。
*やはりST管よりMt管は感度が良いです。
P

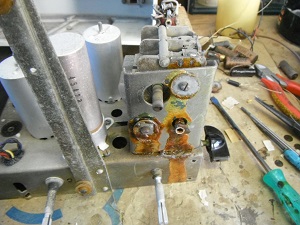

*バリコン取付ゴムが溶けて有りません。
Q

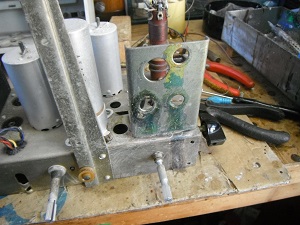

*バリコンを外して清掃。
R

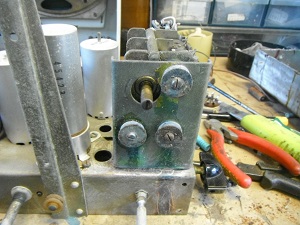

*ゴムを新しく致し、バリコン付けます。
S

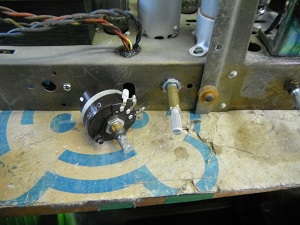

*ボリューム軸の延長。
21

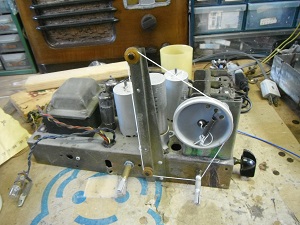

*チューニング糸も新しく交換。
22

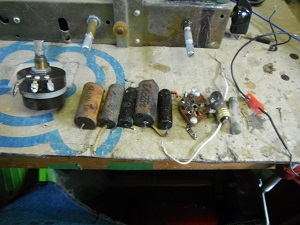

*外した古い部品です。
*次はケースを綺麗に致します。
23

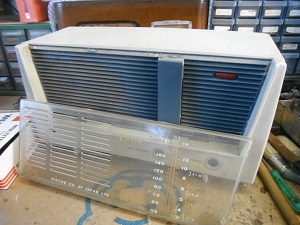

*朝からケースの修理を始めました。
*最初に前パネルを外します、プラケースの面倒な作業で、取付部を溶かして固定されてます。
24

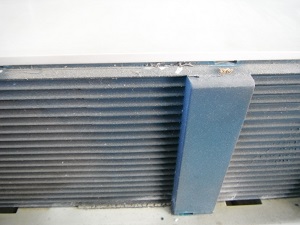

*この埃を取るにはパネルを外さないと出来ません。
25

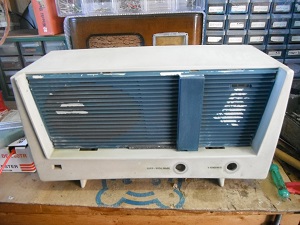

*塗装の剥がれがあるので、塗装致します。
26
*塗装工程の写真撮り忘れました。
*シャーシーを入れて、指針合わせを致します。
27

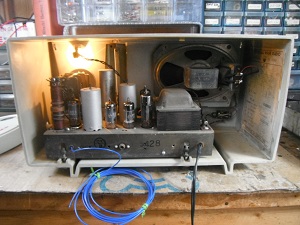

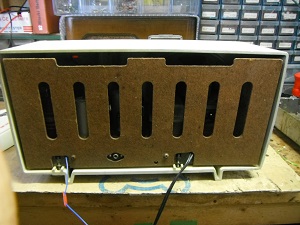

*裏蓋も綺麗です。
28

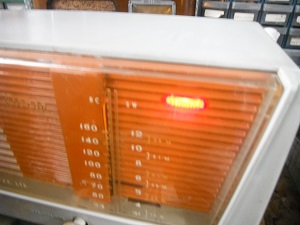

*パイロット球が６，3Vなので明るく輝いてます。
29

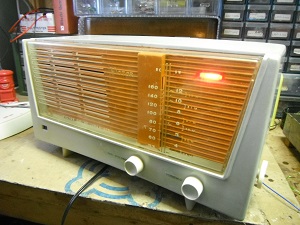

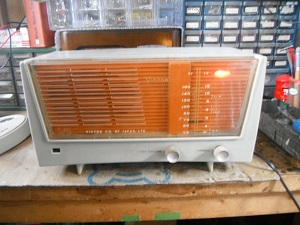

*パネル色をオレンジ色に変えました。
30
*MW,SW共感度良く聞こえてます。
これでビクター
２バンド５球スーパーの
レストアが終わりました。
■
ご質問などありましたらこちらにどうぞ。
■
DE JA2OZX
