*** 真空管ラジオ、修理〜製作の部屋。（ｍｙ-１） **
*
***ゼネラル５球スーパー***
戻る
*** R3年10月25日〜 ***
@

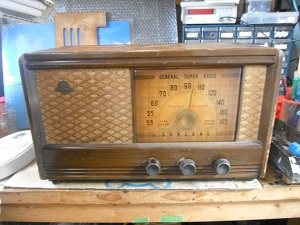

*オークションで購入致しました、ゼネラルST管５球スーパーです。
*ケースはそんなにも痛んでおりません。
A

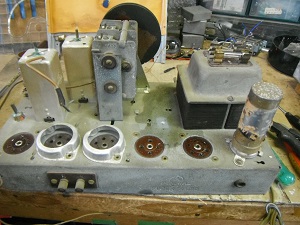

*シャーシーは汚れておりますが、錆が有りません。
B
*電源スイッチがトーン３段階切替と兼用のロータリースイッチです。
*球が２個無くなっているので、取付けました。
C

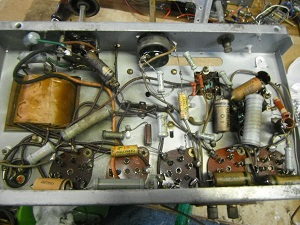

*電源のラインとシャーシー間のCが交換されてますが、他は当時のままですので、コンデンサー殆ど交換致します。
D

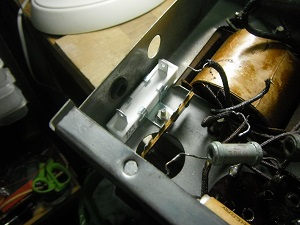

*平滑抵抗に焼けがあるので、セメント抵抗、２KΩ１０Wに交換。
E

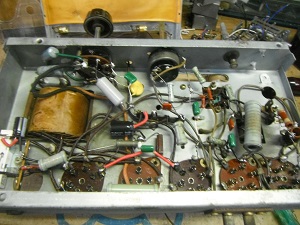

*交換が終わりました、電解ブロックコンデンサーはダミーに残します。
F

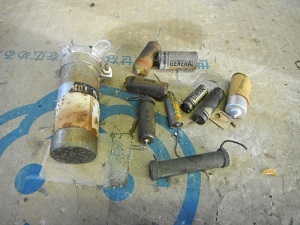

*外したコンデンサー、抵抗。
G

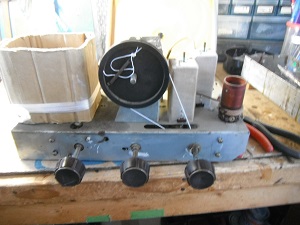

*チューニング糸を新しく交換。
*このラジオの糸掛けは簡単です。
H

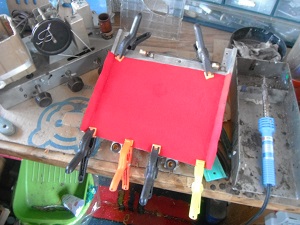

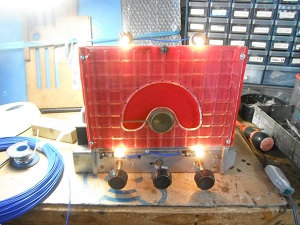

*指針のバックパネルを赤のフエルトに致しました。
I

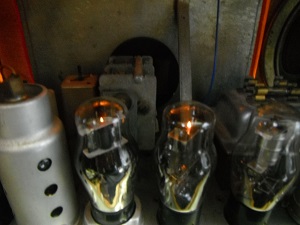

*パイロットランプの配線。
J

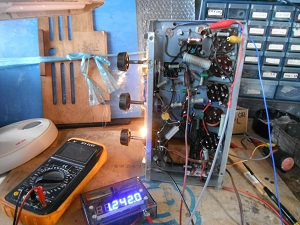

*受信調整。
*少し感度が悪いようです、おそらく真空管のｇｍが低くなっている感じが致します。
K
*ケースの修理を始めます。
*塗装剥離後オイルステインクリア仕上げに致します。
L

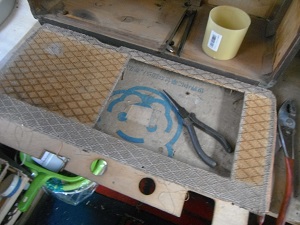

*サランネット張替えます。
M

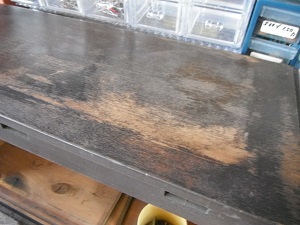

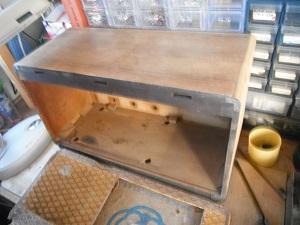

*ケースの塗装剥離。
N

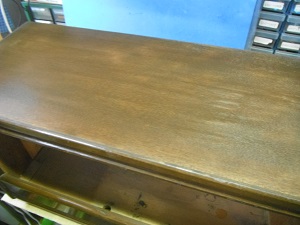

*オイルステインクリア仕上げ。
O

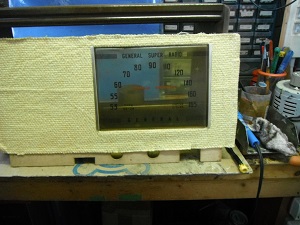

*ネットを新しく。
P
*ケースに付けます。
Q
*スピーカー付けて。
R

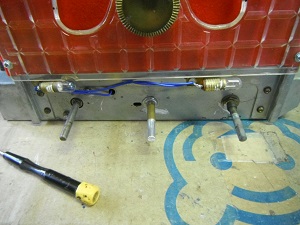

*ボリュームを交換致したので、軸の延長。
S

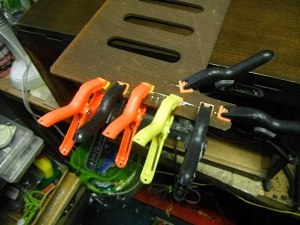

*裏蓋の剥がれを接着。
21

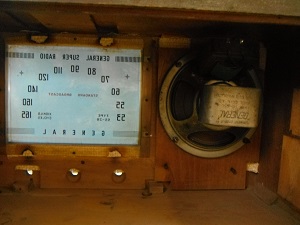

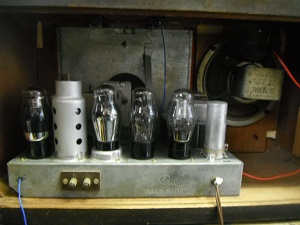

*シャーシーを入れて。
22

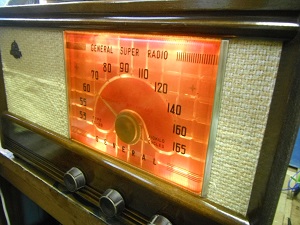

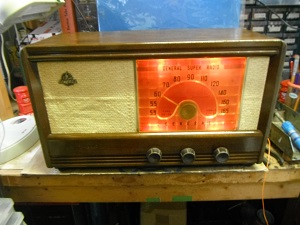

*電源を入れてみます。
23
*ネットにしわが出てしまいましたので、後日張り替えを致します。
*受信ＯＫ、良い音で聞こえます。
24

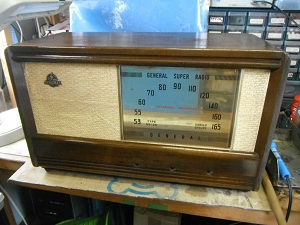

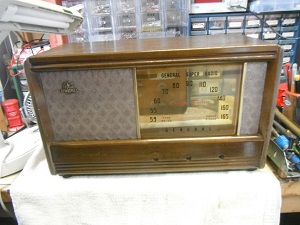

*これで修復が終わりました。
25

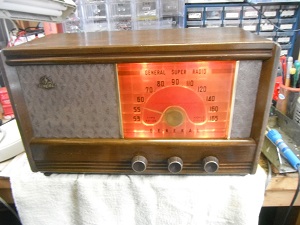

*ネットのしわが気になるので張り替えました。
26
*
27
*
■
ご質問などありましたらこちらにどうぞ。
■
DE JA2OZX
