***古典３球ラジオ***
戻る
*** R3年9月23日〜 ***
@

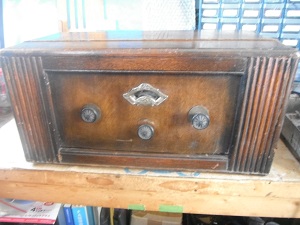

*先日オークションで衝動買いしてしまいました。
*古典ラジオの３球、自作でしょう？。
A

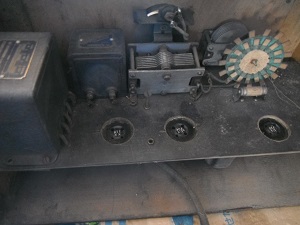

*谷口の電源トランスとチョークトランスが使われております。
B

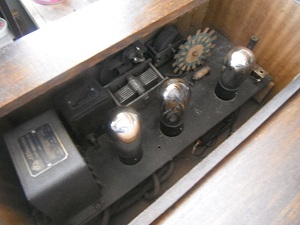

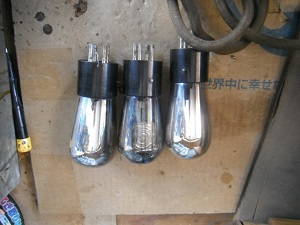

*真空管は３本共ナス管です。
*２２６−２２６−１１２B、フィラメントの断線は無く、ラッキイです。
C
*シャーシーは木が使用されており、貧弱です。
D

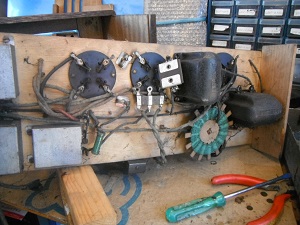

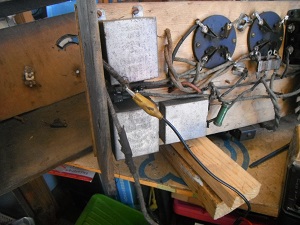

*一目で自作と分かります配線です。
E
*電源トランスの断線無く、チョークトランスも使用できそうです。
F

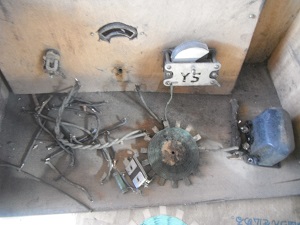

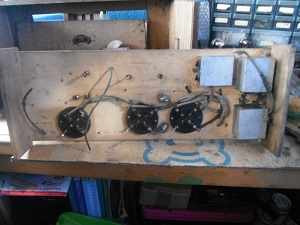

*一度配線を外します。
G
*考えられない回路が組まれておりました。
H

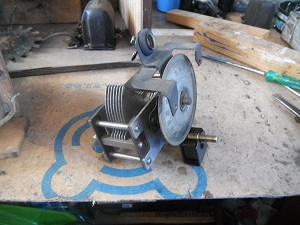

*バリコン、これの取付が間違っており、前パネルを造り直すようになりそうです。
I

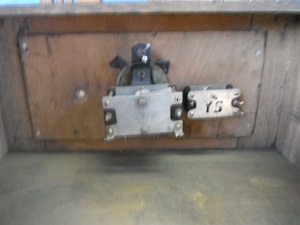

*バリコンを前パネルに取付。
*何とかパネルを使用出来ました。
J

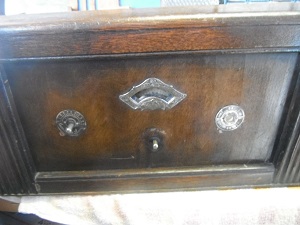

*正面です、当時の雰囲気が出ています。
*次は木シャーシーの補強を致します。
K

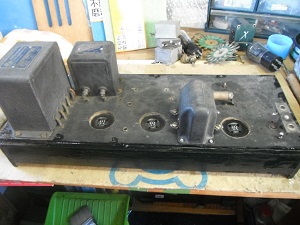

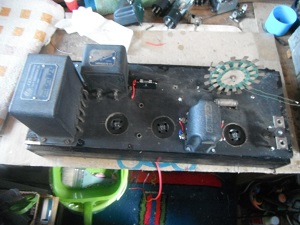

*シャーシーの補強が終わりました。
*初段検波後、段間トランスで次の終段２２６に渡します。
L
*３極管２２６アンテナ入力、検波を行いますので、選択度を気休めに上げるため、アンテナ同調を２段に致します。
*直熱３極管３本、本来の並３ラジオです。
M

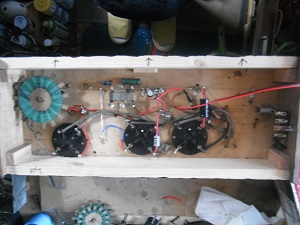

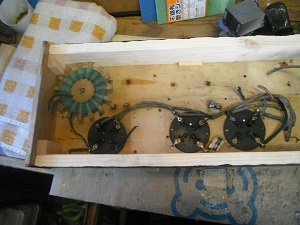

*アンテナコイル以外配線が終わりました、３球なので部品が少ないです。
*音量調整を思案中です。
N
*アンテナコイルの取付。
16
*226の検波ではほぼ受信不可と考え変更。
*６C６ー２２６ー112Bに、ANTコイルは並四用で、
トランスに６，3Vが無いので、別にヒータートランスをシャーシー内側に増設致しました。
17

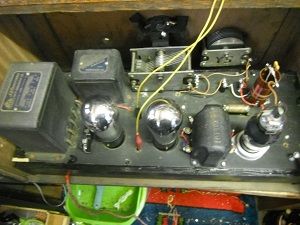

*受信も実用範囲になりました。
*再生バリコンを豆コンに変える予定です。
*６C６検波で並３？？受信です。
18

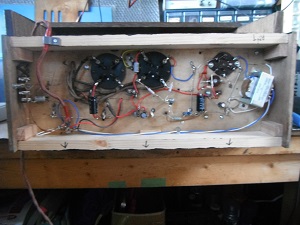

*配線です、３球なのでC〜Rが少ないです。
*右に見えるトランスは６C６のヒーター用で、豆球にも配線致します。
19

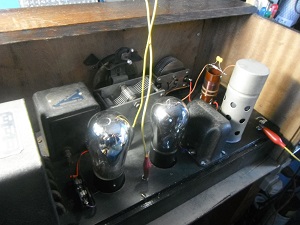

*３球でも十分実用になる音量で聞こえております。
20
*まだ電源スイッチを付けますが、中断致します。

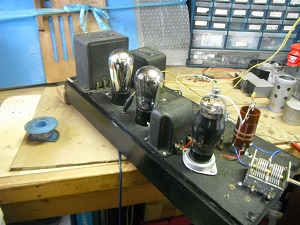

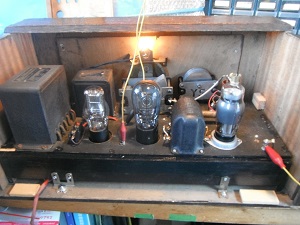

*左より12Fー226ー6C6で、整流管は112Bですが、12Fで使用致します。
21
*電源スイッチを付けて完成です。
*ナス管の２２６でスピーカーを鳴らします。
22

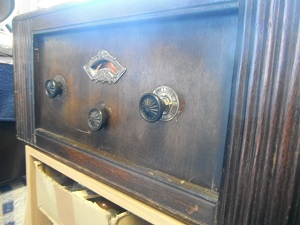

*昭和の古いラジオ、３球ですが並四と同じ感度で、十分実用になりますので、修理中に聞くラジオに使用致します。
23

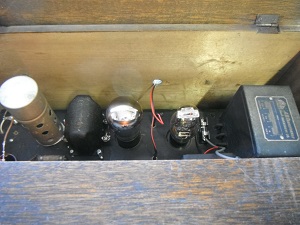

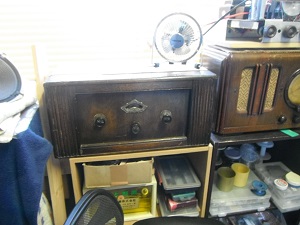

*元気に鳴っております。
*アンテナは窓枠で十分聞こえております。
*これで３球再生ラジオの完成です。
