***テレビアン５球スーパー***
戻る
*** R3年9月〜 ***
@

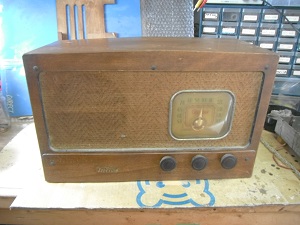

*先日購入致した、テレビアン５球スーパーのジャンクです。
*ダメージが大分ありそうなラジオです。
A

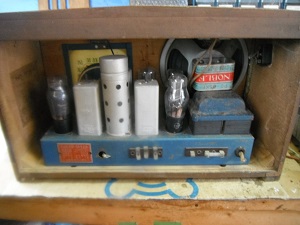

*トグルスイッチが側面にあるので、改造されております。

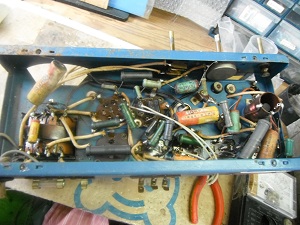

Bコンデンサーは全数NG、回路も少し変わってます。
C

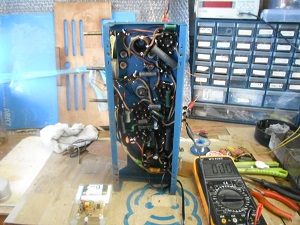

*コンデンサー交換。
D
*調整、、焦げ臭い匂いが致します。
E

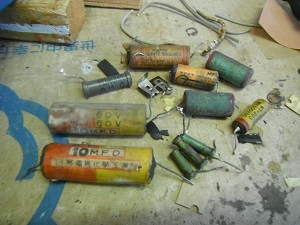

*パンクしたコンデンサー、電解ブロックコンデンサーはダミーに残しました。
F

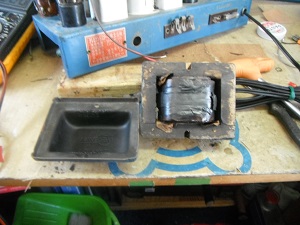

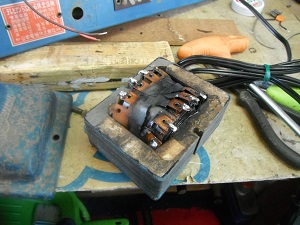

*焦げ臭い原因です、B電圧が低いので可笑しいと思いましたが、ここまで重症とは、、、。
G
*トランスを交換致します。
H

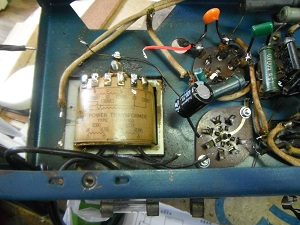

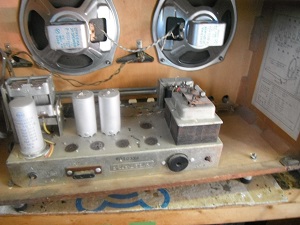

*部品取りに購入してあった、ナショナルのラジオから移植致します。
I
*このトランスは５Vが無く、整流管6X4の6.3Vなので、整流管12Fを6X4に交換、ソケットも当然交換致します。
J

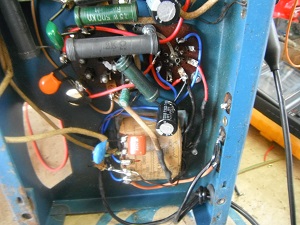

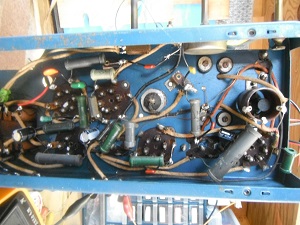

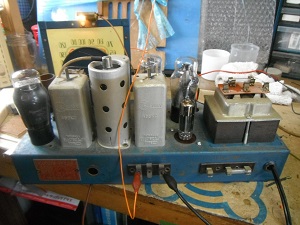

*電源部の配線が終わりました。
K
*感度が良くなりました。
L

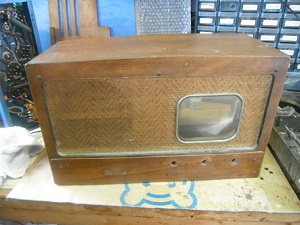

*ケースの修理を始まます。
M

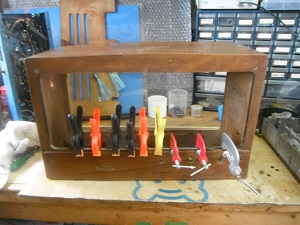

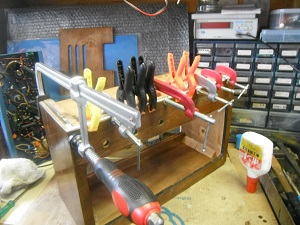

*前面パネルの接着。
N
*２回に分けて接着。
O

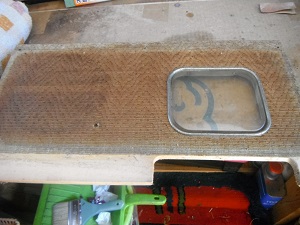

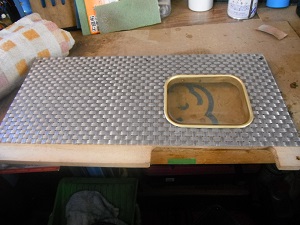

*サランネットが汚れているので張り替え致します。
P新しく張り替えました。
Q
*シャーシーの塗装。
R

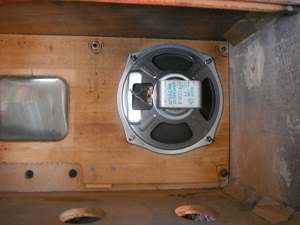

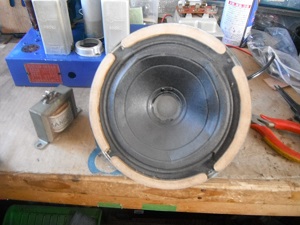

*スピーカーのコーンが変形してるため、音が悪いので、交換致します。
S
*部品取りラジオから移植致しました。
21

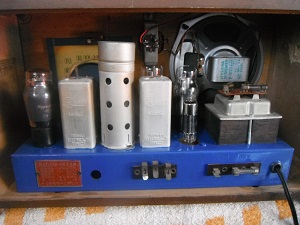

*シャーシー入れます。
22
*裏蓋。
23

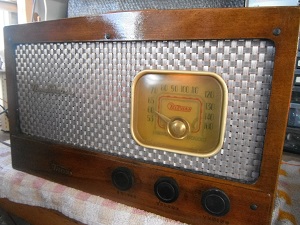

*完成です。
24
*テレビアン５球スーパー。
*元気に鳴っております。
