*** 真空管ラジオ、修理〜製作の部屋。（ｍｙ-１） **
*
***ナショナル５球スーパー、２バンド、AH-６１０***
戻る
*** R4年12月7日〜 ***
@

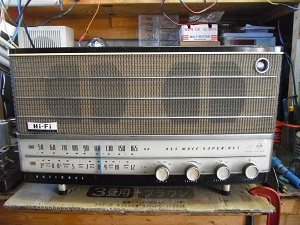

*このナショナルAH-610も衝動買いしてしまいました。
*フルレストア致しましょう、暫くお遊びが出来ます。
A

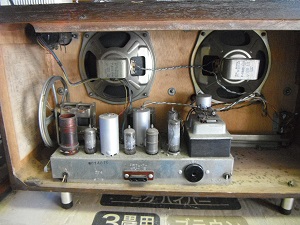

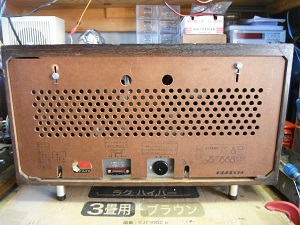

*裏蓋の状態は良く割れ等も無く綺麗です。
B
*シャーシーに錆はありません。
*OUTも断線無く使用できそうです。
C

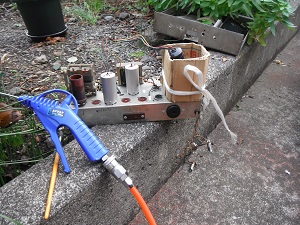

*最初にコンプレッサーで埃を払います、ロータリーSWの部分は特に綺麗に致します。
D

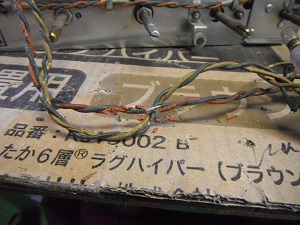

*パイロット球の配線、ナショナルのラジオは殆どこの様な状態です、新しく配線致します。
E

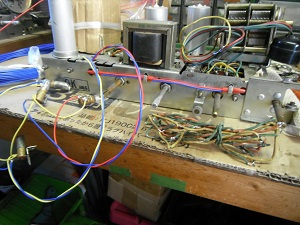

*パイロット球の配線を新しく。
F

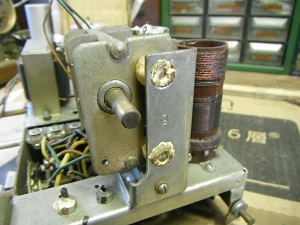

*バリコン支えゴムが溶けてます。
G

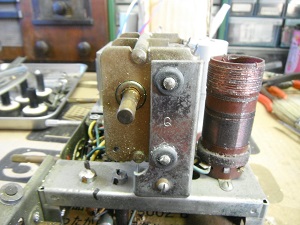

*ゴムの交換。
H

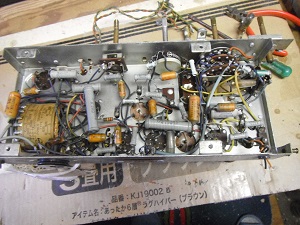

*当時の状態がそのままです。
*ペーパーコンデンサーと電解ブロックコンデンサーは交換致します。
I

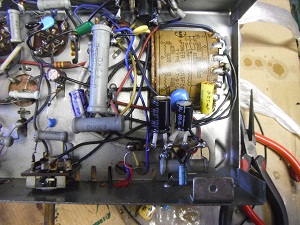

*最初に電解ブロックコンを外して現代のコンデンサーと交換。
J

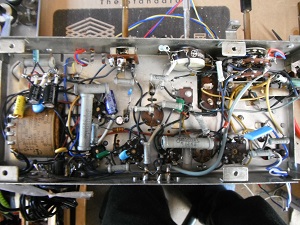

*交換が終わりました、抵抗の値は全て良好でした。
K

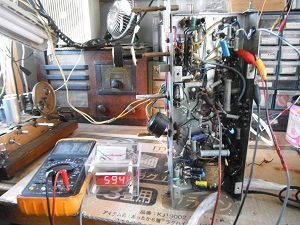

*受信調整、MW,SW共感度良好で目的の放送周波数がカウンター表示ピッタリです。
L

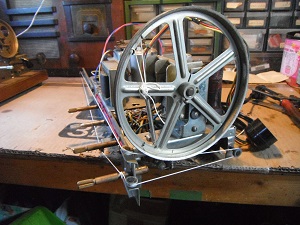

*チューニング糸も新しく張り替え。
M

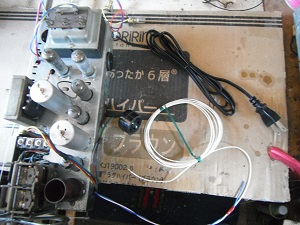

*電源コードとアンテナ線も新しく致しました。
N

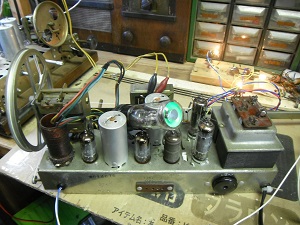

*マジッアイ開閉テスト、、OKです。
O
*ケースの修理を始めます。
*細かな傷がありますので、塗装剥離致します。
P

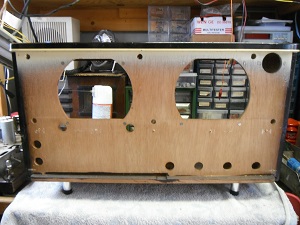

*前パネルを外します。
Q

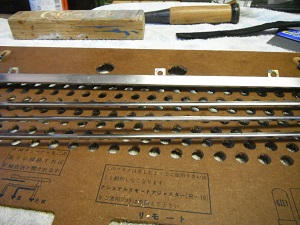

*ネットに付いている金属モールを外します、この作業がこのラジオの一番手のかかる作業です。

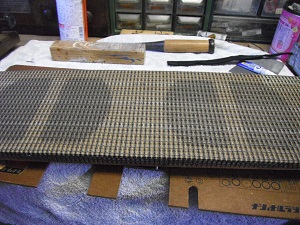

*ネットに６０年の汚れがあるので洗浄致します。
R
*磨きがおわり綺麗になりました。
S

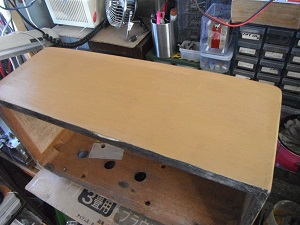

*塗装剥離後木肌の仕上げを致しその後との粉を一面に塗ります。
21
*との粉が半がわきしたら布でふき取ります。
*白く残った所が、微妙に木肌の低い所です。
*この作業は家の外でやりましょう、風があると粉が舞うので近所迷惑にならないように。
22

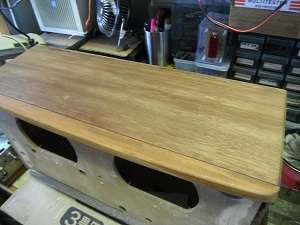

*オイルステインを塗ります、この時点では光沢はありません。
23

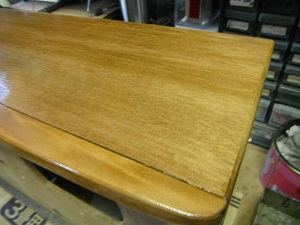

*ステインが乾いたらクリアを数回塗ります。
*ニスのべた塗と違い、家具と同じに仕上がりますので、試されて下さい。
24

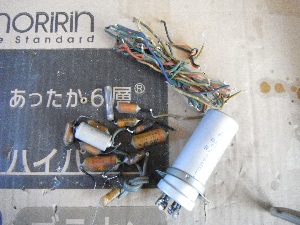

*忘れてました、取り外した古いコンデンサーです。
*電解ブロックコンデンサーは必ず交換致します。
25

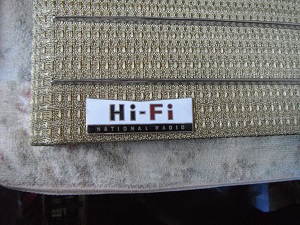

*モールとエンブレム組み立てます。
26

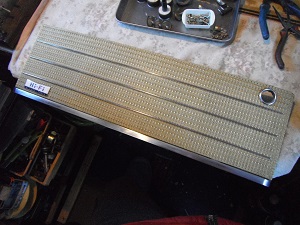

*ネット面が完成。
27

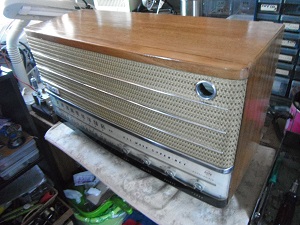

*ケースの組立て。。
28

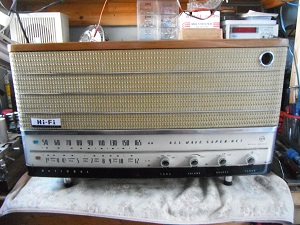

*ネットも綺麗になりましたので、残りはスピーカー付けます。
29

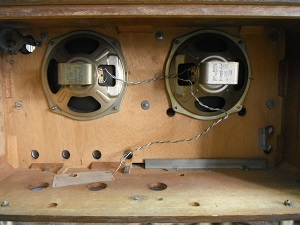

*スピーカー付けました。
30

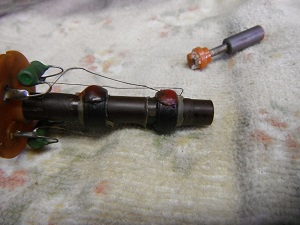

*調整中気になっていましたIFT、分解してみたところコイルの位置が７ｍｍほど上に移動しており、定位置まで下げ一点接着固定致しました。
31

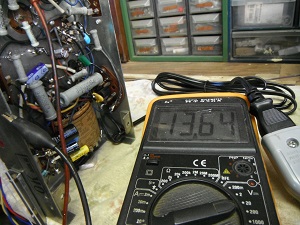

*前回４５５の信号を入れたときＡＶＣ電圧が-７Ｖ、今回は上記写真の-13.6Ｖまで感度ＵＰ致しました。
32

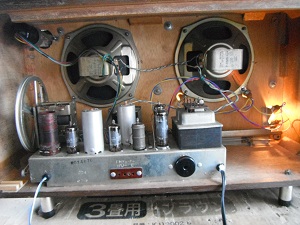

*シャーシー入れます。
33

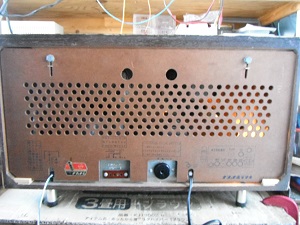

*裏蓋。
34

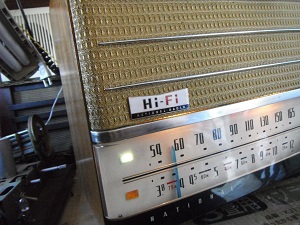

*メモリパネルも透明度あります。
35

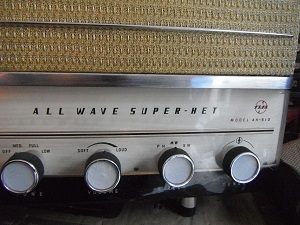

*ツマミを綺麗に塗装済み。
36

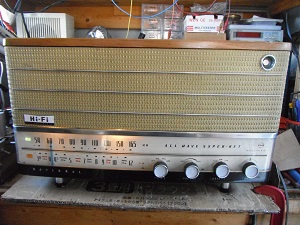

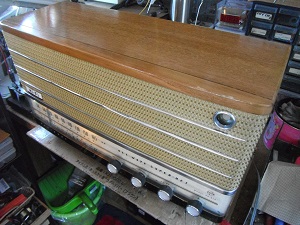

*全体に綺麗に若返りました。
37
*これでナショナルAH-610のフルレスが終わりました。
■
ご質問などありましたらこちらにどうぞ。
■
DE JA2OZX
