*** 真空管ラジオ、修理〜製作の部屋。（ｍｙ-１） **
*
***米ナショナル５バンド高一中二９球スーパー***
戻る
*** R4年10月9日〜 ***
@
*自分のラジオですのでのんびり修理致します。

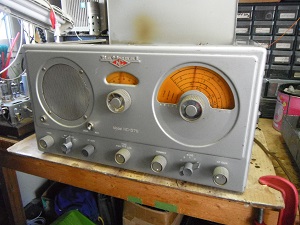

*５バンドのアメリカのナショナルカンパニーの高一中二通信型ラジオです。
*1951年（昭和26年）71年前に製造されたラジオです。
A

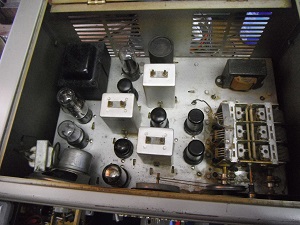

*シャーシに錆も無く綺麗です。
*電源を入れて見ましたが、うんともすんとも音が出ません、微かなノイズです。
B

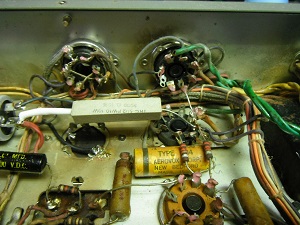

*配線はありふれたラジオの配線と同じです。
*他のコンデンサー交換は後回しにして、先に受信出来る様に致します。
*電解ブロックコンデンサだけ交換されてます。
C

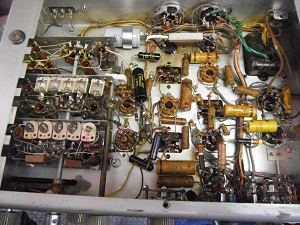

*５バンドのコイルパックで、受信範囲は550KHｚ〜54ＭＨｚです。
*Ｅバンド＝550ＫＨｚ〜1550ＫＨｚ。
*Dバンド＝1.55MHｚ〜4.4ＭＨｚ。
*Ｃバンド＝4.4ＭＨｚ〜12ＭＨｚ。
*Ｂバンド＝12ＭＨｚ〜35ＭＨｚ。
*Ａバンド＝35ＭＨｚ〜54ＭＨｚ。
D
*5Ｙ3整流回路に手を加えた形跡があります。
*中間周波2段の後に6H6-6ＳＬ7-6Ｖ6、検波回路、アンプ回路の様です。
E
*鳴らない原因は6SL7の片側のカソード抵抗断線でした。
*ついでにペーパーコンを交換、6V6のカソードCとトーン切替のCを後回しで、IFT３本の４５５KHｚの調整を先に。
F

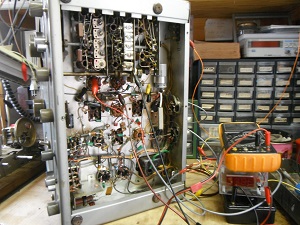

*放送受信周波数とカウンター表示がピッタリと合いました。
*7MHｚのアマチュア無線が沢山聞こえてます。
*各バンドの受信調整は後日やることに致します。
G

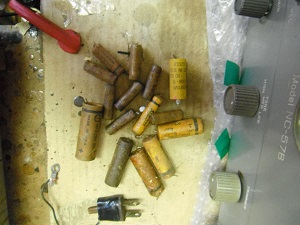

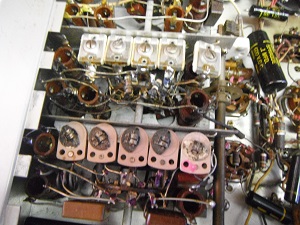

*交換致したペーパーコンです。
H

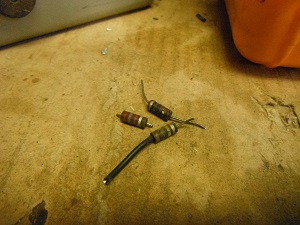

*抵抗は一つ断線、他値の狂いが30％以上の抵抗の交換。
*カラーコードの抵抗は面倒です。
I
*もう一度調整をやります。
*Aバンドの50MHｚ近辺でアマチュア無線がのモールス信号が聞こえました。
J
*各バンド、カウンター表示はピッタリです。
*38ＭＨｚ〜40ＭＨｚあたりで、中国語の放送？？が7〜8局強く聞こえます。
*7ＭＨｚのアマチュア無線は局数が多く凄い混信です、現在でも数十局出ていると思います、電信も３局ほど重なり、ＱＲＨを無くし250Ｈｚのフィルターが必要でしょう。
K

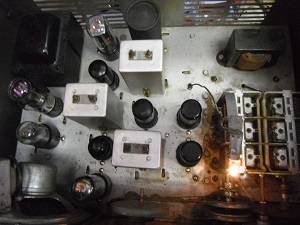

*真空管５本はメタル管です。
*6ＳＢ７YのＭＩＸ管を新品の6ＳＡ7メタルと交換、更に感度ＵＰ致しました。
*6ＳＡ７のGT管はメタルとピン接続が違うのでご注意下さい。
L

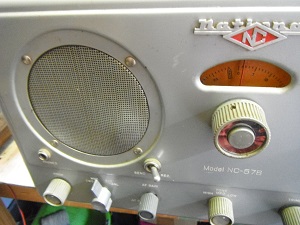

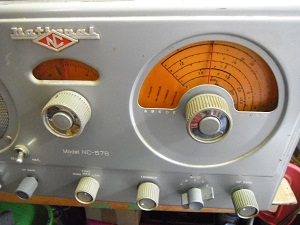

*右メインダイヤルです。
*このダイヤルは9Ｒ59の糸掛けと違い、ギアー減速です。
M
*左スプレッドです。
*Aバンドの34ＭＨｚ〜54MHｚ帯ではスプレッドがあるので選局が非常に楽です。
*スプレッドダイヤルは糸掛けです。
N
*これで米ナショナルの高一中２ラジオの修理が終わりました。
*１０日ほどのんびりお遊びが出来ました。
*トリオの9Ｒ59と聞き比べました、結果は
私の耳ではこのラジオに軍配が上がります。
*チューニングのしやすさ、感度、ＳＮも良く聞きやすく、
長時間受信でも周波数変動が強度に少ないです。
*
電源部にＶＲー150が付いてますが、お飾り程度でしょう。
*７１年前のラジオですが、十分実用になります。
*背面にＳメーター取付ソケットがあるので、後日繋いで見たいと思います。
