*** 真空管ラジオ、修理〜製作の部屋。（ｍｙ-１） **
*
***三菱電機UF-６７、Mt管５球スーパー***
戻る
*** R4年6月24日〜 ***
@

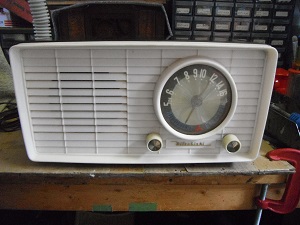

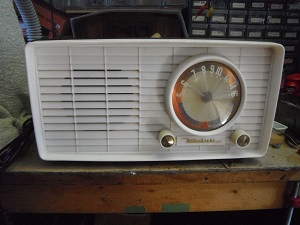

*三菱電機UF-67、面白い形なので購入致しました。
A

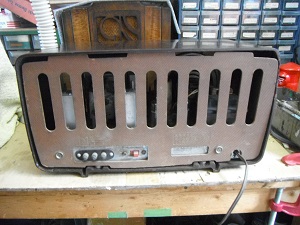

*裏蓋も綺麗です。
B

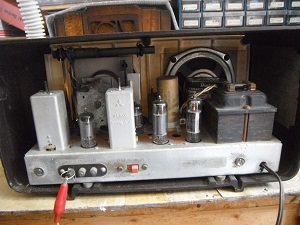

*ジャンクとの事でしたが、電源を入れて見たところ、感度良く鳴りました。
C
*シャーシーを出し、レストアを始めます。
*この様に一体で出来ておると修理が楽で、前回の日立は指針とチューニング糸の接続が大変でした。
D
*指針と後ろの白い円盤状の物が一体なので取り外しが楽です。
E

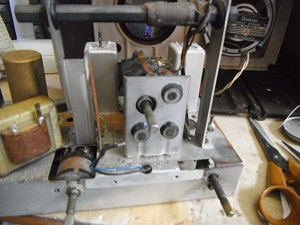

*バリコンの位置が斜め、正面３個のビスが緩んでいたので締めなして正常になりました。
F

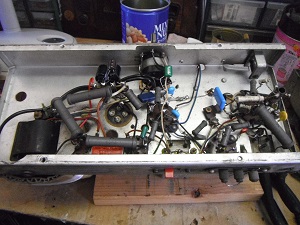

*コンデンサー交換が終わりました。
G

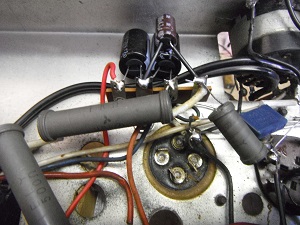

*電解ブロックコンデンサーは使用しないので、端子は切断、中継ラグを付け新品のコンデンサーを付けます。
*電解ブロックコンデンサーはダミーに残します。
H

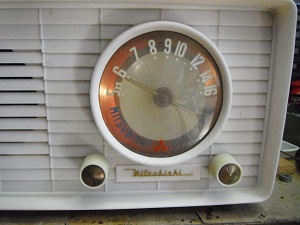

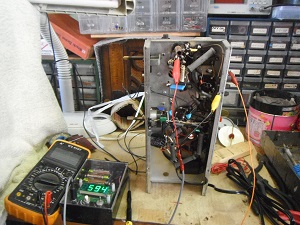

*受信調整、カウンター表示がピッタリ合います。
I

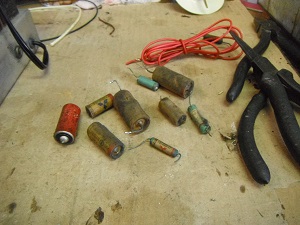

*外した古いコンデンサー。
J

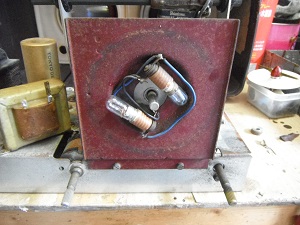

*パイロットランプもOKです。
K

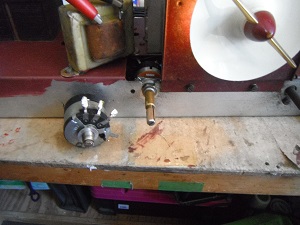

*ボリュームの値が１，5ＭΩもありましたので新品に交換と軸の延長。
L

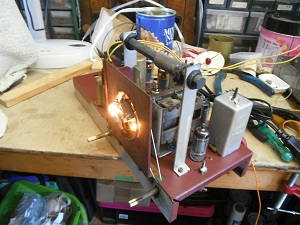

*ケースに入れる前にもう一度受信テスト。
M

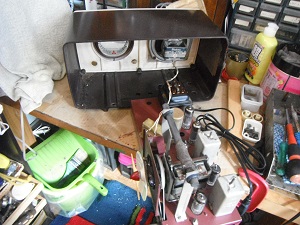

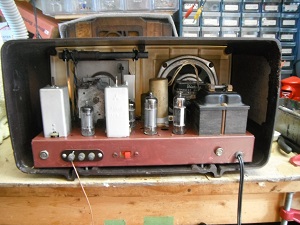

*シャーシー入れます。
N
*裏蓋。
O

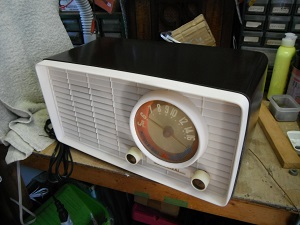

*これで完成です。
P
*やはり三菱のダイヤトーンＳＰは良い音が致します。
Q
*ケースにヒビがありますが、外側からは見えません。
