*** 真空管ラジオ、修理〜製作の部屋。（ｍｙ-１） **
*
*** ナショナル５球スーパーBL-700 ***
戻る
*** R4年5月23日〜 ***
@

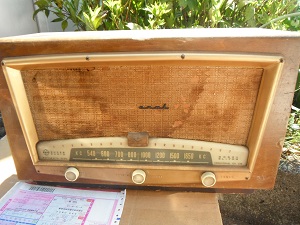

*オークションで衝動買いした、ナショナルBL-700。
*オークションではシャーシー上が見えず心配でしたが購入致しましたラジオです。
A

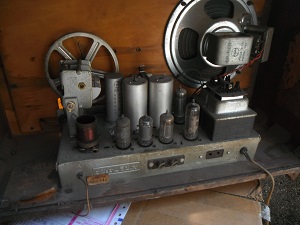

*欠損が無く良い買い物でした。
B

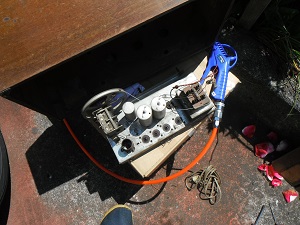

*シャーシーを取り出し埃をコンプレッサーで払います、
もちろん凄い埃なので外で作業致します。
C

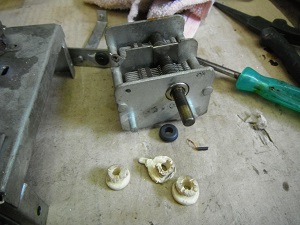

*先にバリコン取付ゴムの交換。
*この時点で羽根の短絡が無いか確認。
D

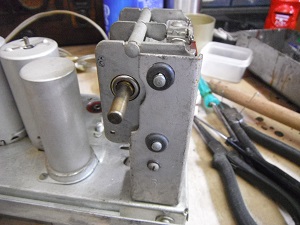

*取付が終わりました。
E

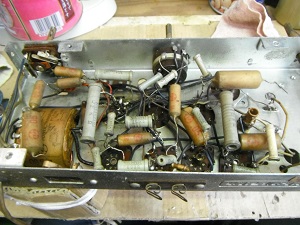

*シャーシー内、当時の状態ですので、コンデンサー全数交換、抵抗も値を調べます。
F

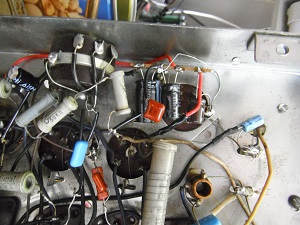

*電解ブロックコンデンサーの端子を全て切断、代わりに中継ラグを付けて、新しい電解コンデンサー取付、ブロックコンはダミーに残します。
G

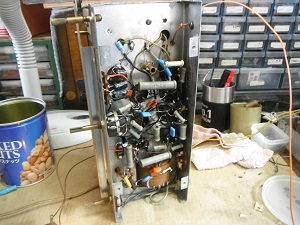

*交換が終わり、受信調整。
*感度良く聞こえてますが、ボリュームにガリがあるので、新品に交換致します。
H

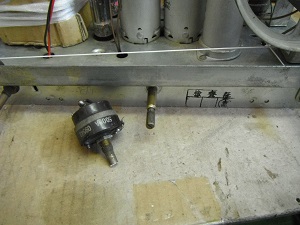

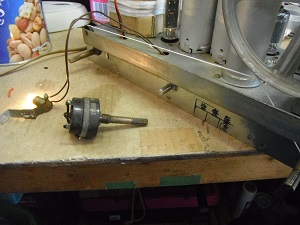

*ボリューム交換。
I
*ボリューム軸延長。
J

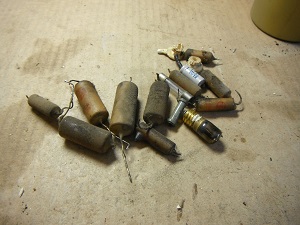

*取り外した古いコンデンサー。
K

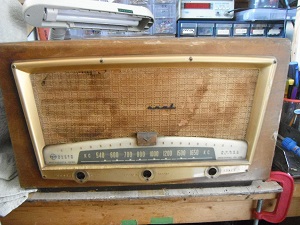

*ケースの修理を始めます。
L

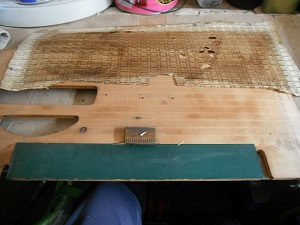

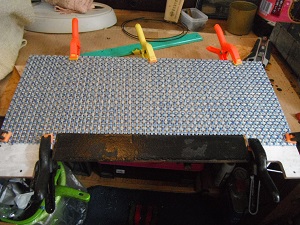

*サランネットを張り替えます。
M
*新しく張り替えました。
N

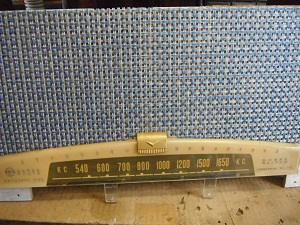

*チューニング目盛パネル組立て。
O

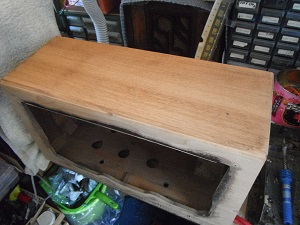

*塗装剥離。
P

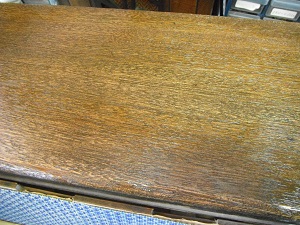

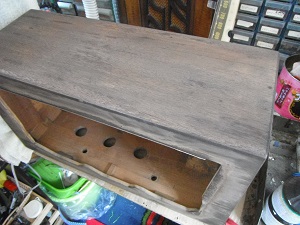

*オイルステイン、この時点では光沢はありません。
Q
*クリア塗って光沢が出ました。
R
*パネル取付。
S

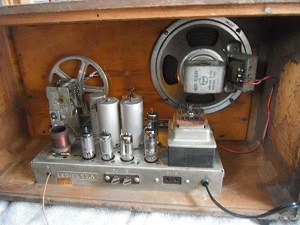

*シャーシーをケースに入れます。
21

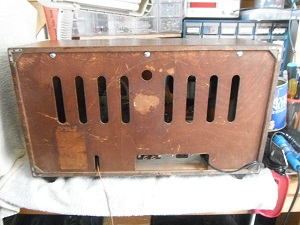

*裏蓋。
22

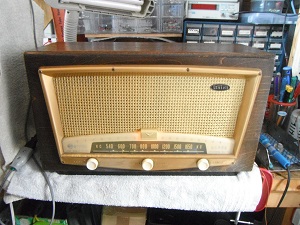

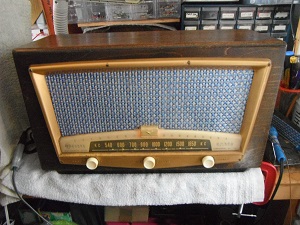

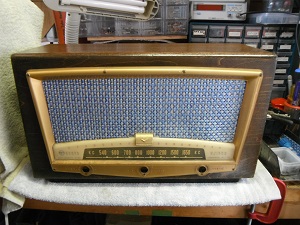

*ツマミを付けて完成。
23
*ネットを張り直しました。
