*** 真空管ラジオ、修理〜製作の部屋。（ｍｙ-１） **
*
*** 縦型ケースに５球スーパーの製作 ***
戻る
*** R4年4月11日〜 ***
自作
@

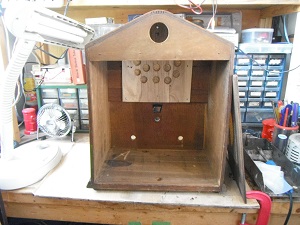

*オークションで縦型のケースを購入致しましたので、５球スーパーでも組んでみます。
A

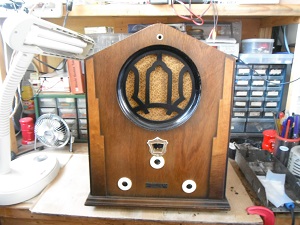

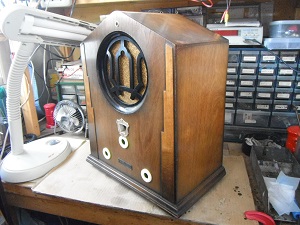

*昔のケースに見えませんが、状態の良いケースです。
*ツマミも付いておりました。
B
*これからシャーシー等、部品を揃えますので、いつもより時間が掛かりそうです。
C
*たまに聞いていたST管５球スーパーのシャーシーを使ってみます。
D

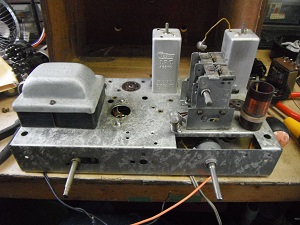

*電源スイッチとボリュームの位置はOK、バリコンの取付を考えます。
E
*板で高さを調整。
F

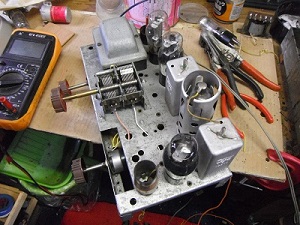

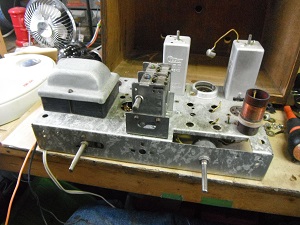

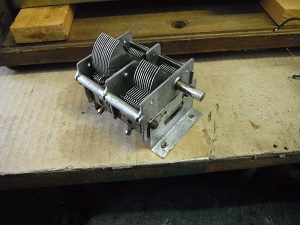

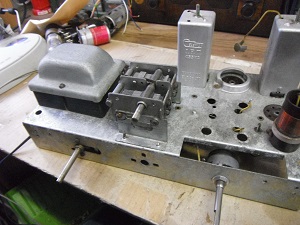

*バリコン取付金具を付けました、軸の高さの関係上、この様に横付けになりました。
G
*位置の確認。
H
*軸の延長。
*ここまで来ますと後は楽な作業です。
I

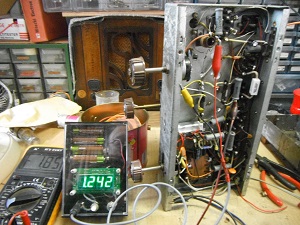

*受信調整。
*どうもAVC回路に問題ありそうなので、次回調べます。
J

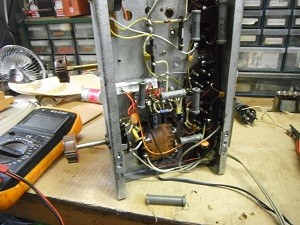

*平滑抵抗に発熱が少しあるので、１０Wに交換。
K
*AVC回路を直し最終の調整です。
*受信範囲内、上下共に感度が良く、カウンター表示も合います。
L

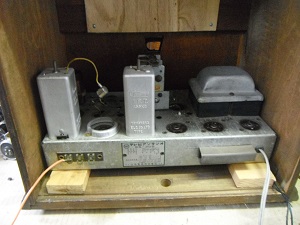

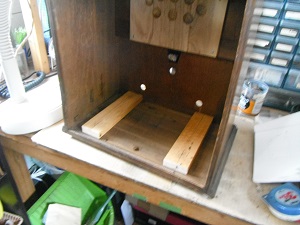

*ケースにシャーシーを固定する台と穴空けを始めます。
*わりと面倒な作業です。
M

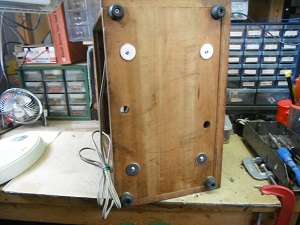

*シャーシーのタップはインチネジなので、ミリネジのタップで立て直し、M4ｘ４０Ｌのビスで固定、平ワッシャは大きな物です。
N

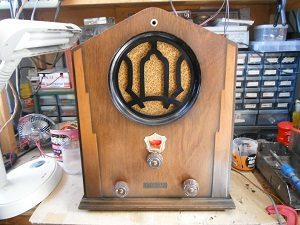

*ツマミを付けてみました。
O

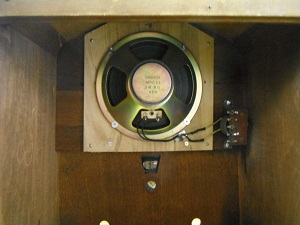

*５球スーパーなので最近のスピーカーに致しました。
*ＯＵＴはケースに取付。
P

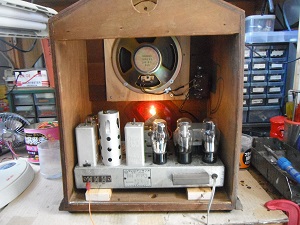

*シャーシー入れて音出しテスト、、OKです。
Q
*綺麗な裏蓋。
R

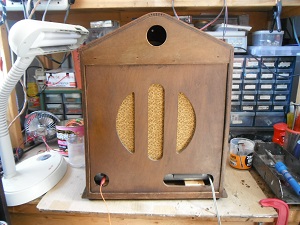

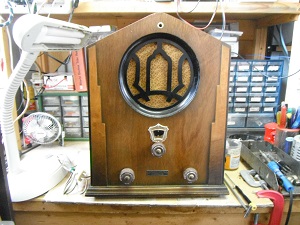

*正面。
*元気に鳴ってます。
S

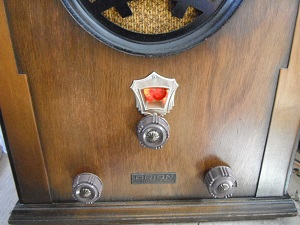

*チューニング窓にツマミ。
21

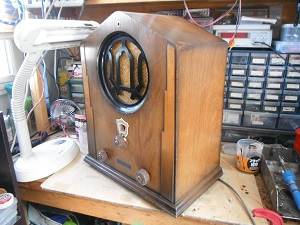

*斜め前より
これで縦型ケースに
ST管５球スーパー組込み
終了です。
22
*ORION MODELー４
■
