***ナナオラST管５球スーパー***
戻る
*** R4年2月16日〜 ***
@

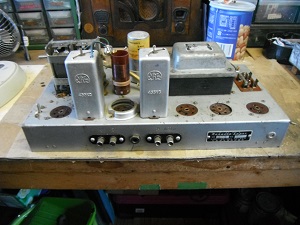

*ナナオラ５球スーパーです、ケースは後程掲載致します。
*これもオークションで衝動買い致したラジオです。
A
*真空管は有りませんでしたが、回路からして、C5ーD6ーDH３Aー４２ー８０でしょう。
*部品取りにするか迷っていましたが、レストア致しましょう。
B

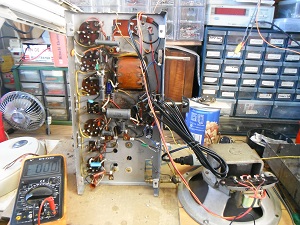

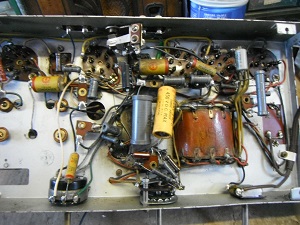

*電源入れ電圧チェック、B電圧３５０Vありました、平滑抵抗が無いため、フィールドスピーカーが使われていたようです。
*外部入力のジャックが後から付けられています、これは必要無いので外します。
C

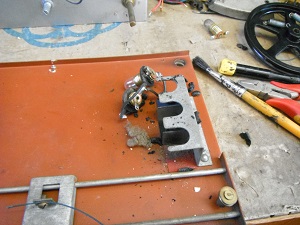

*４２のソケットが損傷していたため交換致しました。
D

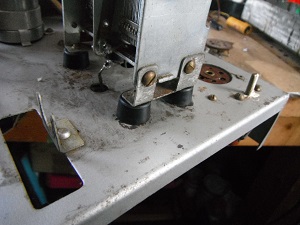

*バリコン取付ゴムの交換。
E

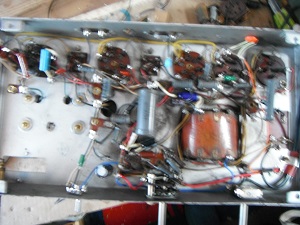

*コンデンサー交換が終わりました、回路を少し変更。
F

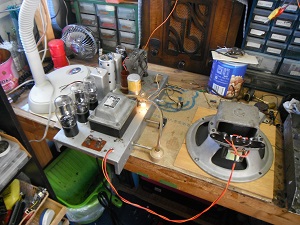

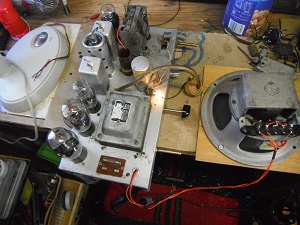

*調整を後にし、２０CmフィールドSPを繋ぎ、受信してみました。
*ハム音は殆ど聞こえません、やはり両波整流、フィールドコイルの平滑は最高です。
G
*感度が良く、良い音で聞こえます。
*久しぶりにフィールドSPの迫力ある音を聞きました。
*後は調整で更に良くなるでしょう。
H
*調整が終わり元気よく鳴っておりますので、暫く受信状態にしておきます。
I

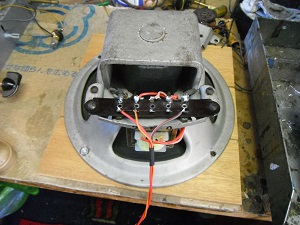

*２０Cｍのフィールドスピーカーです。
J

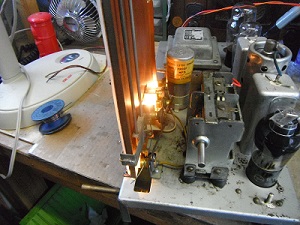

*パイロットランプの取付ゴム交換致します。
K

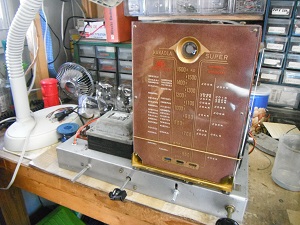

*チューニング目盛パネル組立て。
L

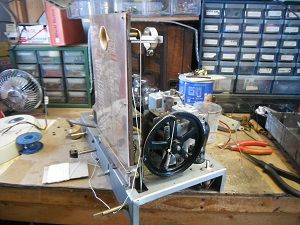

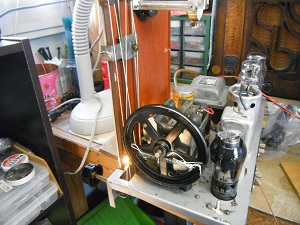

*チューニング糸を新しく交換。
*初めての構造で頭が痛くなります、明日続きをやります。
M
*チューニング糸の張り替えが終わりました、面倒でした。
N

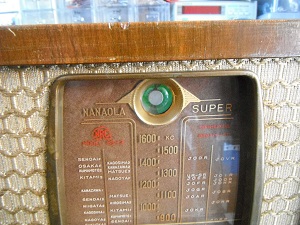

*チューニング目盛盤が気に入りまして求めたラジオです。
*マジックアイの照度は５０％程です。
O

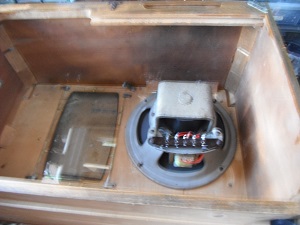

*スピーカー取付、取付ビスの位置が合わず１本のみ残し、後はサンダーで切断致し、３か所は木ねじで固定致します。
P

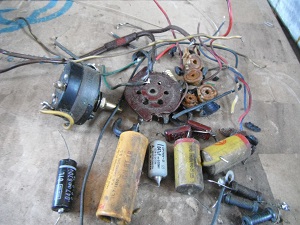

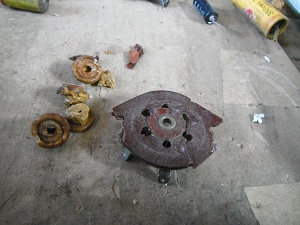

*外しました古い部品です。
Q

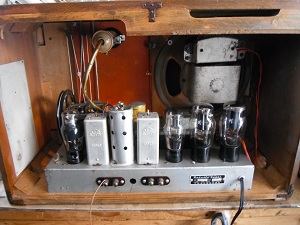

*シャーシーをケースに入れます。
*チューニング目盛盤の高さが、ケースの高さと同じなので入れるに苦労致しました。
R

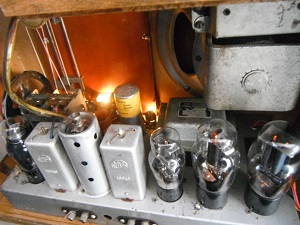

*元気に鳴っております。
S

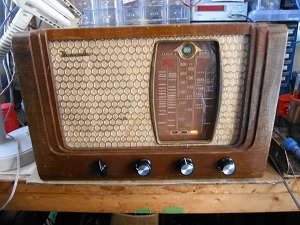

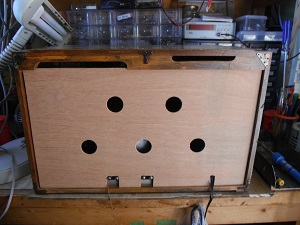

*裏蓋が無いのでべニア板で製作致しました。
21
*ツマミが何も無かったので有り合わせです。
これでナナオラ
５級スーパーの修復が
終わりました。
22
*マジックアイの発光が０でしたので、持ち合わせの物を付けました。。
■
