*** 真空管ラジオ、修理〜製作の部屋。（ｍｙ-１） **
*
***無名、並四ラジオ***
戻る
*** R4年2月3日〜 ***
@

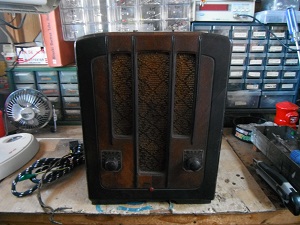

*ヤフーオークションで衝動買いしてしまいました。
*ケースの状態は良好です。
A

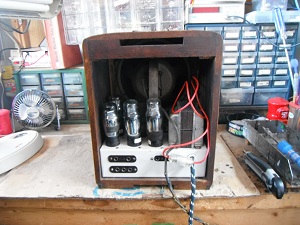

*並四ですがメーカー？分かりません。
B

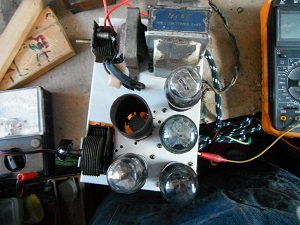

*修理済みのようなので電源入れてみました所、かすかに聞こえます、おそらく初段の56がお疲れ気味でしょう。
C

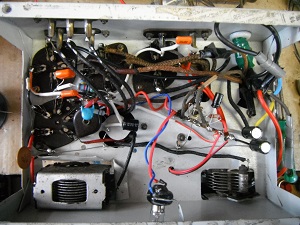

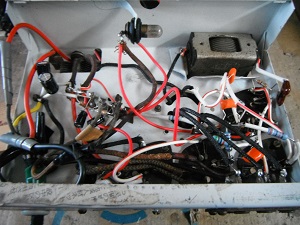

*空中配線です、私は乱視ですので目が回ります、スッキリと直しましょう。
D

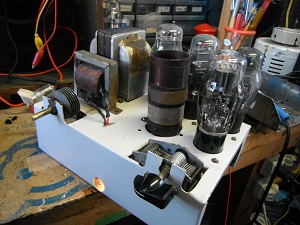

*配線やり直しました。
*RFCとCの追加、VC、豆コン共に外して洗浄。
E
*蚊の泣く様な音量でしたが、十分な音量になりましたので、実用になるでしょう。
*フューズが配線の途中に付いてましたので、シャーシーにフューズホルダーを付けます。
F

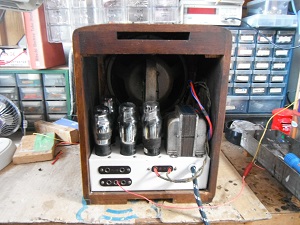

*シャーシー入れます。
G

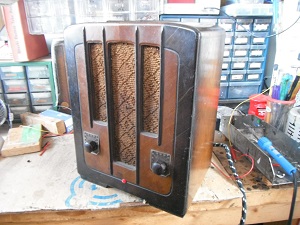

*受信範囲は５９０ＫHｚ〜1560ＫＨｚになるようにＣの追加で調整、これでＮＨＫ第一５９４ＫＨｚとローカル局の１５５７ＫＨｚの受信ができます。
*中央下の赤丸はパイロットランプです。
H
*左、再生バリコン、右が選局バリコンで、電源スイッチは左側面に当時のトグルスイッチがあります。

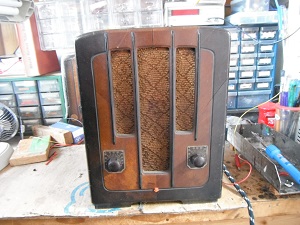

*これで無名並四が完成致しました。
*当時の雰囲気そのままです。
