*R4年、初めての修理です。

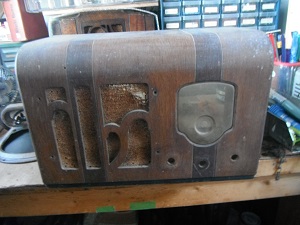

*シャープ４球再生ラジオです、１年前に衝動買い、押し入れに眠っておりました。 |
A

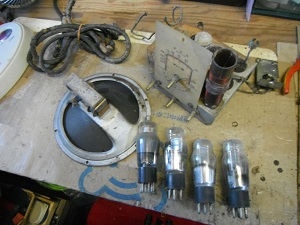

*５７−２６Bー１２Aー１２Fの４球再生検波ラジオです。
*マグネＳＰのコイルは使用可能でした。
*明日は電源トランスの断線、絶縁検査を行います。 |
B

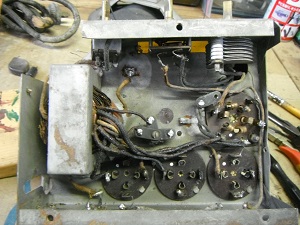

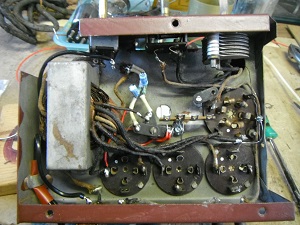

*古いR,C,全部外しました。 |
 |
 |
 |
C

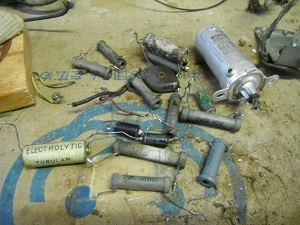

*外したR,C、です。 |
D

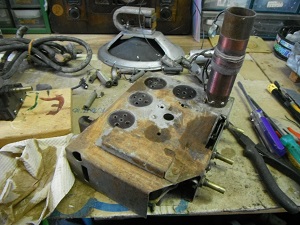

*バリコンを外してシャーシーの錆を取ります。 |
E

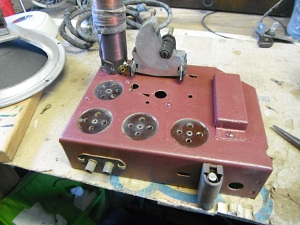

*塗装。 |
 |
 |
 |
F

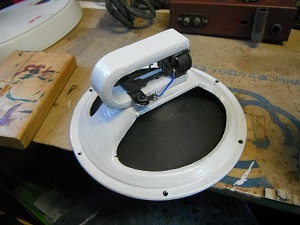

*スピーカーも塗装。 |
G

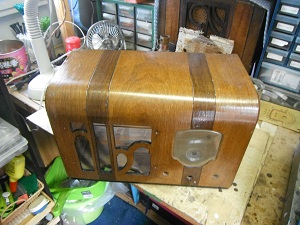

*ケースの修理前に。 |
H

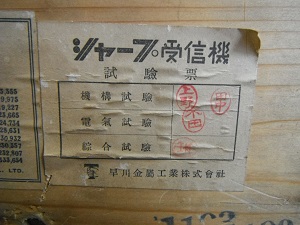

*昭和１８年ですので、戦時中のラジオです。 |
 |
 |
 |
I

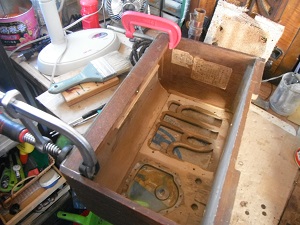

*剥がれ箇所を接着。 |
J
*古さを残したいので補修程度の仕上げに致しました。 |
K

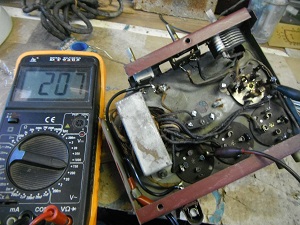

*B電圧〜他、正常に出ております。 |
 |
 |
 |
L
*先にハムバランサーより始めます。 |
M
*４球なので配線に時間が掛かりません。

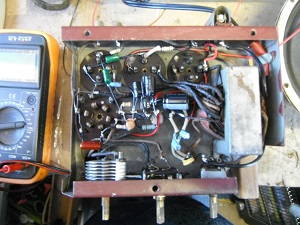

*電源を入れ、各電圧を調べます。 |
N

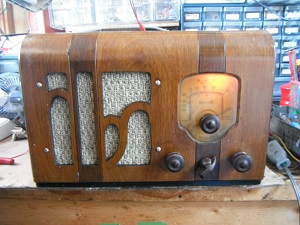

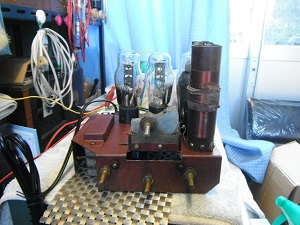

*最近手を掛けた４球では感度良く聞こえております。 |
 |
 |
 |
O

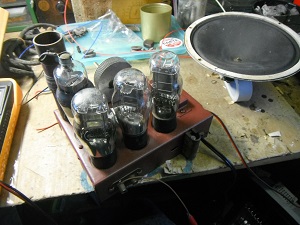

*暫く鳴らしておきましょう。 |
P

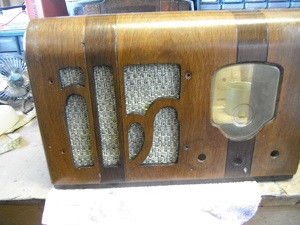

*ケースに地味なネットを張ります。 |
Q

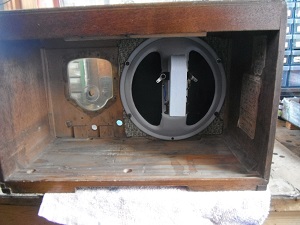

*スピーカーを取付ます。 |
 |
 |
 |
R

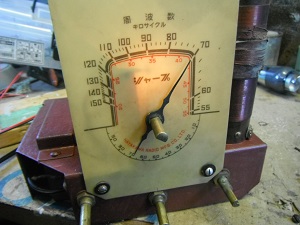

*豆球取付金具の影が出てしまいました、失敗です、豆球取付位置を変えます。 |
S

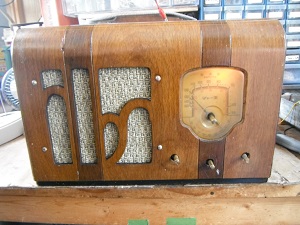

*これで影が写らなくなりました。 |
21
*後はツマミを綺麗に取付で終了です。 |
 |
 |
 |
22

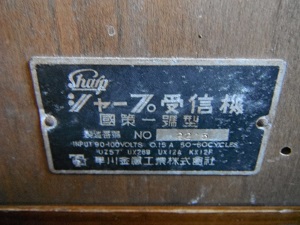

*銘板。 |
23

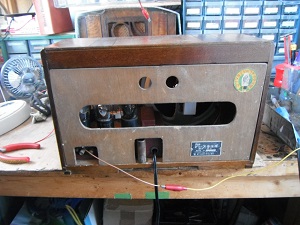

*オリジナルの裏蓋。 |
24

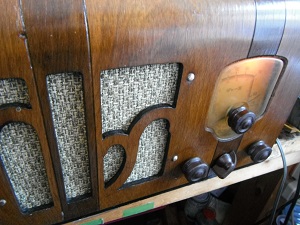

*ツマミを付けます。
*オリジナルで、中央上-選局、左-電源SW、中央-受信感度切替、右-再生VC。 |
 |
 |
これでシャープ
４球再生ラジオの修復が
終わりました。。 |
25

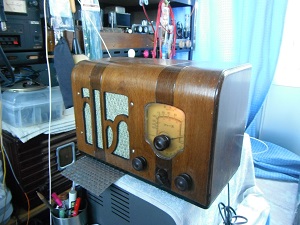

*５スパで聞こえる局は殆ど聞こえてます。 |
26
*暫く修理中に聞くラジオになります。 |
|
|
