***高一、（３球+ダイオード）***
戻る
*** R3年3月18日〜 ***
@

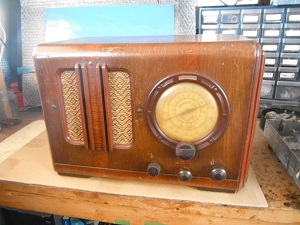

*先日オークションで購入致した、テレビアン高一です。
*丸形のチューニング窓が気に入りました。
A

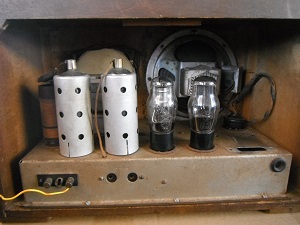

*５８−５７−３YP１−８０HKが付いておりましたが、電源トランスが有りません。
*SPはフィールドです。
B

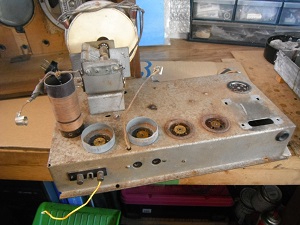

*シャーシーに錆が出てますので、さび落とし後塗装致します。
C

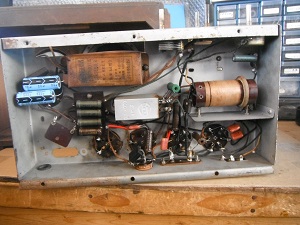

*綺麗に修理されております。
D

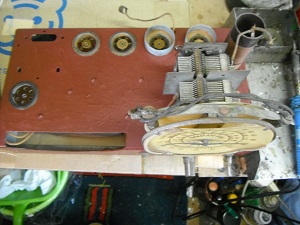

*塗装が終わりましたが、３YP１のソケットUYを、６ZP１のUZに交換致します。
E

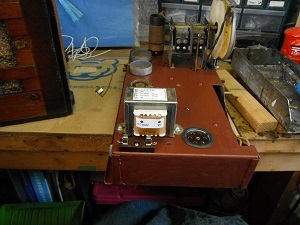

*手持ちの電源トランスに２、5Vと５V端子が無いので、６、3Vと１８０Vで動かします。

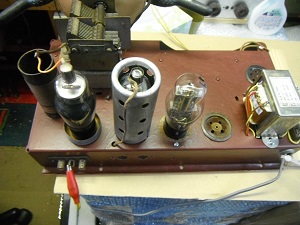

*真空管、６D６−６C６−６ZP１−ダイオードです。
F
*変更部品の交換が終わりました。
G
*豆球に３Vが２個使用されていたので、６、3V−０、15Aを１個付けました。
*調整はVCトリマーだけです。
H

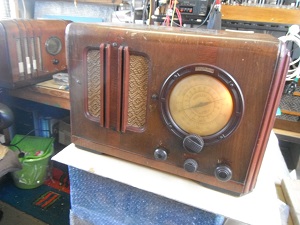

*３本の真空管ですが、感度と音質が良く、音量も十分あります。
I
*これで高一再生検波ラジオの完了です。
